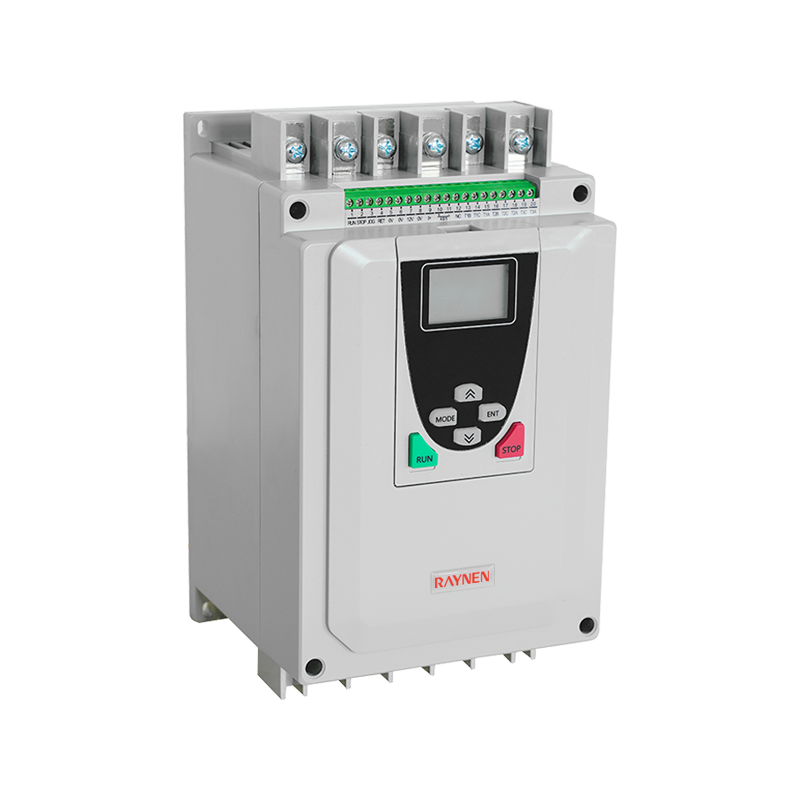

Ürün Özeti
Özellikler
 | Parametrik | |
| Modeli | RSE-T3-7-E ~ RSE-T3-55-E | |
| Baypas Türü | Harici bypass tipi | |
| Gerilim | 380V | |
| Uyarlanabilir motor gücü (kW) | 7,5/11/15/18,5/22/30/37/45/55 | |
| Nominal çıkış akımı (A) | 15/23/30/37/45/60/75/90/110 | |
| Boyutlar (mm) | 296*170*169 | |
| Kurulum boyutu (mm) | 265*155 | |
Ürün Özellikleri
| Üstün Kalite |  | Uzaktan kumanda |  |
| • Tüm performans göstergeleri dikkatlice tasarlanmış ve titizlikle test edilmiştir • Tüm düzeylerde koruma • Kontrol sistemine kurulumu ve entegrasyonu kolaydır | • İletişim fonksiyonu uzaktan kontrol, izleme ve ayarlama fonksiyonları için kullanılır • RS485 standart arayüzü sayesinde PC ve PLC'ye bağlanabilirsiniz. | ||
| Kontaktörü bypass edin, kaybı azaltın |  | Kullanışlı Tuş Takımı |  |
| • Başlatmanın sonunda bypass kontaktörü başlar • Marş motorunun içindeki ısı azaltılır ve kayıp en aza indirilir • Tüm koruma işlevleri etkin kalır (Aşırı ısınma, Aşırı yük, Düşük yük vb.) | • Motor verilerini ayarlamak için basit ve sezgisel çalıştırma tuş takımını kullanın • İngilizce tuş takımı işlemi kolaylaştırır | ||
| Düşük kayıplı tasarım |  | Daha kullanışlı |  |
| RDS, aşağıdaki yollarla motorun çalışma durumunu sürekli olarak iyileştirebilir: • Motor hız eğrisinin doğru olmasını sağlamak için uyarlanabilir yumuşak başlatma kontrol teknolojisi benimsenmiştir. Hızın bükülme noktası olmadan, her durumda düzgün ve sürekli ve monoton bir şekilde yükselen • Mekanik ve hidrolik gerilimleri azaltır • Güç dağıtım sisteminin yükünü azaltın (tepe gerilim, aşırı akım) | • RS485、Modbus iletişimi • Üst kablolama, bağlanması kolay | ||
| Uygulanabilir güç |  | ||
| • Jeneratörlerin geniş güç kaynağı aralığına başvurun | |||
Düz Bağlantı Kablolamayı Kolaylaştırır
Kablolama ve Terminaller
Model Adlandırma
Seçim Tablosu
| Modeli (380V) | Uyarlanabilir motor gücü ( kW ) | Ben çıktım (A) | Boyutlar Y*G*D (mm) | Kurulum boyutu (mm) | |
| H1*W1 | Diyafram | ||||
| RSE-T3-7-E | 7.5 | 15 | 296*170*169 | 265*155 | M6 |
| RSE-T3-11-E | 11 | 23 | |||
| RSE-T3-15-E | 15 | 30 | |||
| RSE-T3-18-E | 18.5 | 37 | |||
| RSE-T3-22-E | 22 | 45 | |||
| RSE-T3-30-E | 30 | 60 | |||
| RSE-T3-37-E | 37 | 75 | |||
| RSE-T3-45-E | 45 | 90 | |||
| RSE-T3-55-E | 55 | 110 | |||
| RSE-T3-75-E | 75 | 150 | 378*192*227 | 308*150 | M8 |
| RSE-T3-90-E | 90 | 180 | |||
| RSE-T3-110-E | 115 | 230 | |||
| RSE-T3-132-E | 132 | 264 | 558*264*260 | 458*220 | M10 |
| RSE-T3-160-E | 160 | 320 | |||
| RSE-T3-185-E | 185 | 370 | |||
| RSE-T3-200-E | 200 | 400 | |||
| RSE-T3-250-E | 250 | 500 | 604*292*258 | 503*247 | M10 |
| RSE-T3-280-E | 280 | 560 | |||
| RSE-T3-320-E | 320 | 640 | |||
| RSE-T3-400-E | 400 | 800 | 675*410*228 | 536*340 | M10 |
| RSE-T3-450-E | 450 | 900 | |||
| RSE-T3-500-E | 500 | 1000 | |||
Performans ve Yapılandırma
| Elektriksel özellikler | |
| Nominal çalışma voltajı | Üç fazlı 380V±15% |
| Nominal çalışma frekansı | 50Hz veya 60Hz (lütfen sipariş vermeden önce belirtiniz) |
| Kontrollü faz sayısı | 3 |
| Uygulanabilir motor | Fare kafesi üç fazlı asenkron motor/asenkron motor |
| Başlangıç frekansı | Yüke bağlı olarak normal şartlarda saatte en fazla 10 defa, ağır yükte ise 6 defadan fazla çalıştırma ve durdurma yapılması tavsiye edilir. |
| Başlangıç yöntemi | Gerilim rampası, akım rampası, akım sınırı, adım adım, gerilim rampası akım sınırı, ani atlama gerilim rampası |
| Durdurma yöntemi | Serbest durma, yumuşak durma |
| Koruma fonksiyonu | Faz kaybı koruması, aşırı akım koruması, aşırı yük koruması, akım dengesizliği koruması, aşırı ısınma koruması, başlatma zaman aşımı koruması vb. |
| Çevresel özellikler | |
| Çalışma sıcaklığı | -10°C~40°C (40°C~ 60°C'de kapasitenin azaltılması gerekir) |
| Depolama sıcaklığı | -25°~70° |
| Bağıl nem | %95 yoğuşma veya damlama yok |
| Rakım | 1000m'nin altında (1000~3000m'nin kapasiteyi azaltması gerekir) |
| Soğutma yöntemi | Doğal hava soğutma |
| Kurulum yöntemi | Duvara monte |
| Diğer | Yanıcı, patlayıcı, aşındırıcı gaz, iletken toz veya metal tozu yok |
| Standartlar ve Sertifikasyon | |
| Uygulama standartları | GB/T14048.6 |
| Sertifikasyon | CCC |
| Kontrol devresi özellikleri | |
| Baypas -01, 02 | 01, 02 bypass kontaktörünü kontrol etmek için başlatılır ve tamamlandıktan sonra kapanır. (Grafik) |
| Çıkışı çalıştır -03, 04, 05 | 03, 04, 05'in tümü programlanabilir röle çıkışlarıdır ve gecikme süresi f4 koduyla ayarlanacaktır. Çıkış fonksiyonu FE koduyla ayarlanacak ve çıkış geçerli olduğunda kapatılacaktır. |
| Arıza çıkışı -06, 07, 08 | 06, 07, 08 programlanabilir arıza röle çıkışlarıdır, arıza oluştuğunda veya enerji kesildiğinde kapanır, enerji verildiğinde açılırlar. |
| Analog çıkış -09, 10 | 09, 10 yüke göre değişen akım bilgisini ölçebilmektedir. %400 çıkış 4 ~ 20mA kalibrasyon değeri, hesaplama Formülü: D = 400/16(1x-4). lx gerçek ölçüm değeridir (mA). Motor akımı (%). |
| Derhal durdurma girişi -11 | 11 ve ortak bağlantının kesilmesi, motoru derhal durduracaktır (veya diğer normal kapanma noktalarını seri olarak bağlayacaktır). |
| Yumuşak durdurma girişi -12 | 12 ve ortak bağlantının kesilmesi, motorun yumuşak durmasını (veya serbest durmasını) sağlayacaktır. |
| Yazmaya başlayın -13 | 13 ve ortak kapanma motorun çalışmasını sağlayacaktır |
| Ortak -14, 15 | Ortak terminal for input signal |
| RS485 -16, 17, 18 | RS485 iletişim terminali, birden fazla kontrollü başlatıcıyı bağlayın 16 iletişim, topraklamadır |
| PE -19 | Topraklama terminali |
