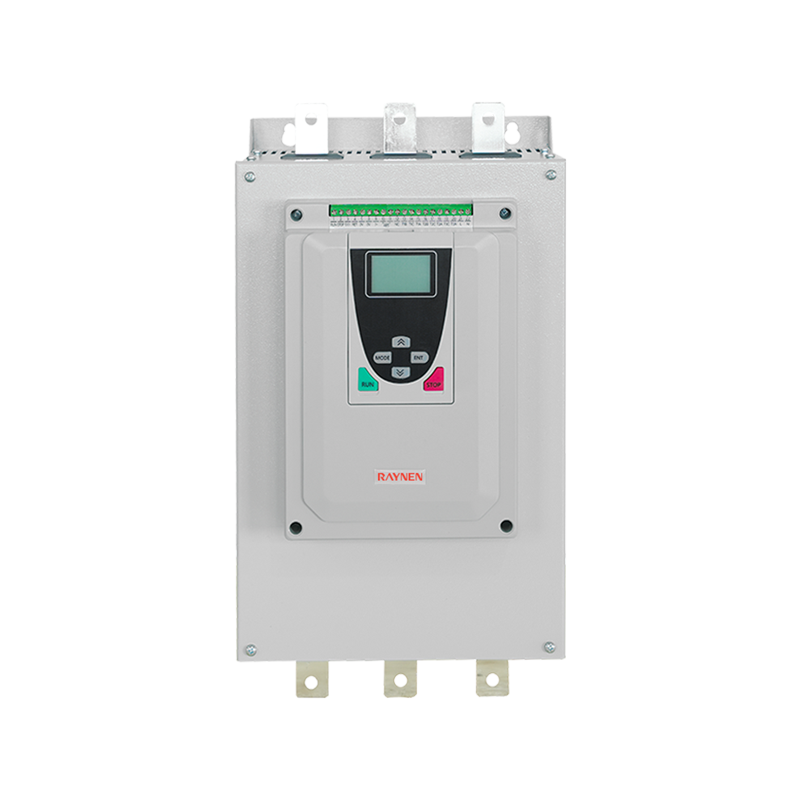

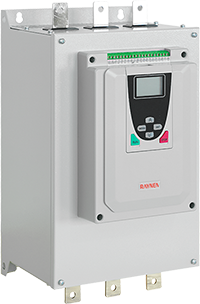

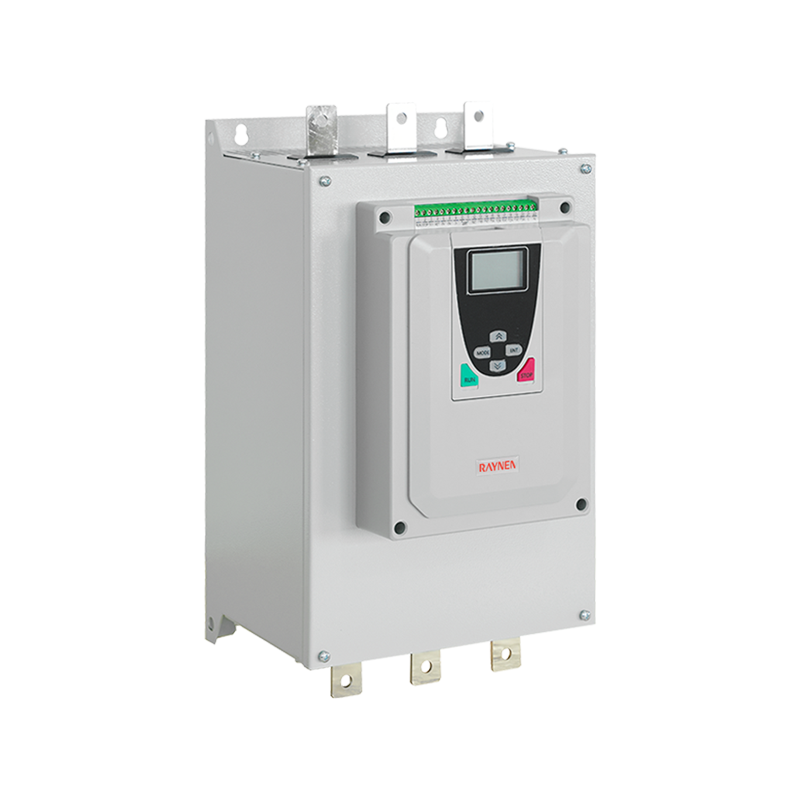

Ürün Özeti
Özellikler
 | Parametrik | |
| Modeli | RSE-T3-75-O ~ RSE-T3-115-O | |
| Baypas Türü | Çevrimiçi bypass türü | |
| Gerilim | 380V | |
| Uyarlanabilir motor gücü (kW) | 75/90/115 | |
| Nominal çıkış akımı (A) | 150/180/230 | |
| Boyutlar (mm) | 443*243*248 | |
| Kurulum boyutu (mm) | 392*180 | |
Ürüne Genel Bakış
| | Bağımsız kontrol güç kaynağı (220VAC), güç kaynağı olmadan da parametre ayarı mümkündür (380V) |
| | Bypass kontaktörü çıkarıldıktan sonra kontaktörün kontak limiti kalmaz ve servis ömrü uzar |
| | Harici kontaktörlerle uyumlu, kullanımı daha esnek ve daha geniş bir uygulama yelpazesine uygun |
 | Motor ısıtıcıları, dirençli yükler ve transformatör yükleri gibi geleneksel olmayan motor yüklerini çalıştırabilir |
 | Katı hal kontaktörlerinin yerini mükemmel şekilde alabilir ve ayrıca yumuşak başlatma ve yumuşak durdurma işlevleri sağlayabilir |
 | Daha büyük özelliklere sahip motorlar için uygun olan motorların dahili bağlantısını destekler |
Kablolama ve Terminaller
Model Adlandırma
Seçim Tablosu
| Modeli (380V) | Uyarlanabilir motor gücü ( kW ) | Ben çıktım (A) | Boyutlar Y*G*D (mm) | Kurulum boyutu (mm) | |
| H1*W1 | Diyafram | ||||
| RSE-T3-7-O | 7.5 | 15 | 342*200-214 | 299*145 | M6 |
| RSE-T3-11-O | 11 | 23 | |||
| RSE-T3-15-O | 15 | 30 | |||
| RSE-T3-18-O | 18.5 | 37 | |||
| RSE-T3-22-O | 22 | 45 | |||
| RSE-T3-30-O | 30 | 60 | |||
| RSE-T3-37-O | 37 | 75 | |||
| RSE-T3-45-O | 45 | 90 | |||
| RSE-T3-55-O | 55 | 110 | |||
| RSE-T3-75-O | 75 | 150 | 443*243*248 | 392*180 | M8 |
| RSE-T3-90-O | 90 | 180 | |||
| RSE-T3-110-O | 115 | 230 | |||
| RSE-T3-132-O | 132 | 264 | 574*348*248 | 493*280 | M10 |
| RSE-T3-160-O | 160 | 320 | |||
| RSE-T3-185-O | 185 | 370 | |||
| RSE-T3-200-O | 200 | 400 | |||
| RSE-T3-250-O | 250 | 500 | 600*430*283 | 519*340 | M10 |
| RSE-T3-280-O | 280 | 560 | |||
| RSE-T3-320-O | 320 | 640 | |||
Performans ve Yapılandırma
| Elektriksel özellikler | |
| Nominal kontrol güç kaynağı | Tek fazlı 220VAC±15%, 50/60Hz |
| Nominal güç kaynağı voltajı | Üç fazlı 380V~480V (-10%~ 15%) |
| Nominal güç kaynağı frekansı | 50Hz veya 60Hz |
| Kontrollü faz sayısı | 3 |
| Uygulanabilir motor | Sincap kafesli üç fazlı asenkron motor/asenkron motor |
| Başlangıç frekansı | Yük koşullarına bağlıdır. Normal şartlarda saatte en fazla 10 defa, ağır yük altında ise saatte 6 defadan fazla çalıştırma ve durdurma yapılması tavsiye edilir. |
| Başlangıç modu | Gerilim rampası, akım rampası, akım sınırı, adım adım, gerilim rampası akım sınırı, ani atlama gerilim rampası |
| Durdurma modu | Serbest durma, yumuşak durma |
| Koruma fonksiyonu | Faz kaybı koruması, aşırı akım koruması, aşırı yük koruması, akım dengesizliği koruması, aşırı ısınma koruması, başlatma zaman aşımı koruması, düşük gerilim/aşırı gerilim koruması, başlatma aşırı frekans koruması, yüksek akım koruması, tristör arıza koruması, güç ters sıra koruması, kablolama hatası koruması vb. |
| Çevresel özellikler | |
| Çalışma sıcaklığı | -10°C ~ 40°C (40°C ~ 60°C'de kapasitenin azaltılması gerekir) |
| Depolama sıcaklığı | -25°C ~ 70°C |
| Bağıl nem | %95 yoğuşma veya damlama yok |
| Rakım | 1000m'nin altında (1000~3000m'nin kapasiteyi azaltması gerekir) |
| Soğutma yöntemi | Zorunlu hava soğutma |
| Kurulum yöntemi | Duvara monte |
| Diğer | Yanıcı, patlayıcı veya aşındırıcı gazlar, iletken toz veya metal tozu yok |
| Standartlar ve Sertifikasyon | |
| Uygulama standartları | GB/T14048.6 |
| Sertifikasyon | CCC |
