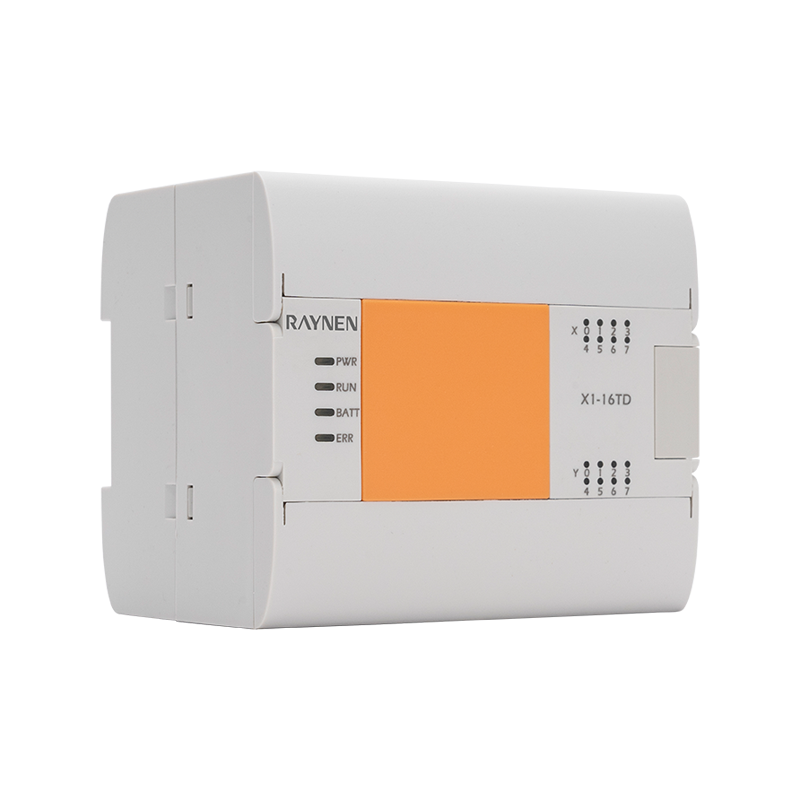

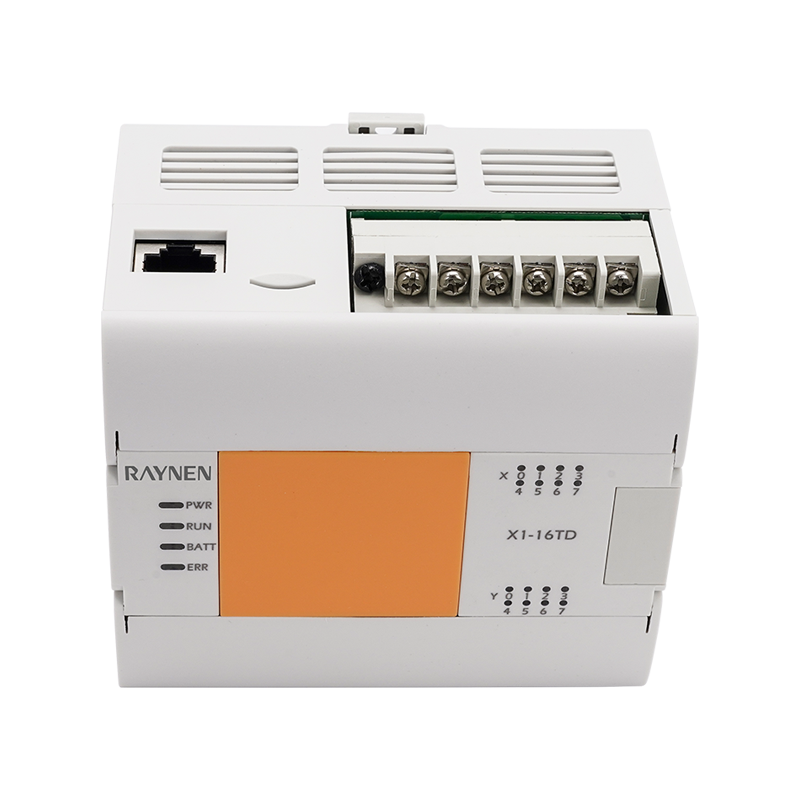

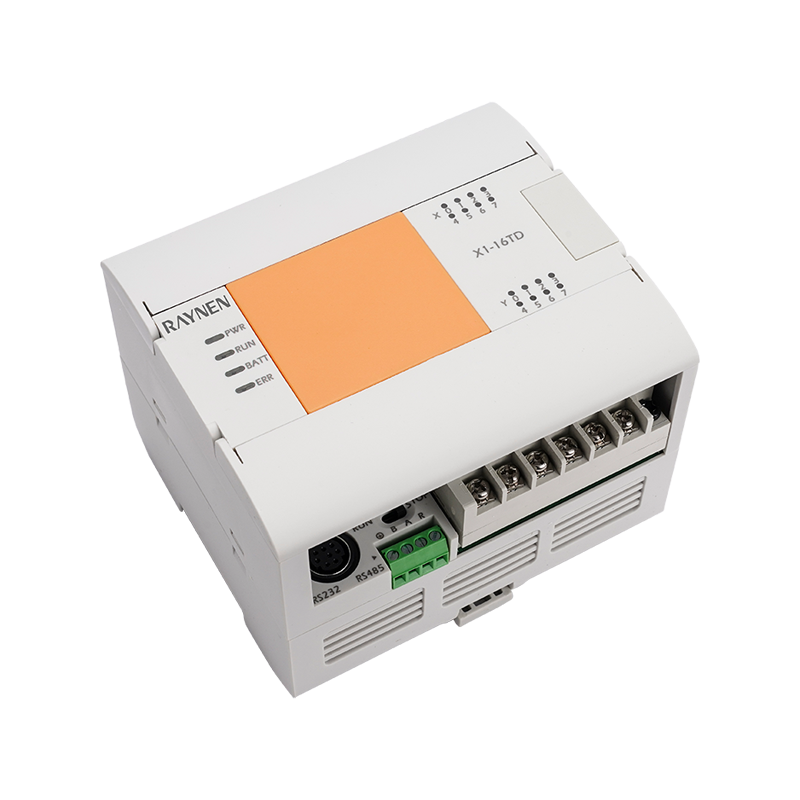

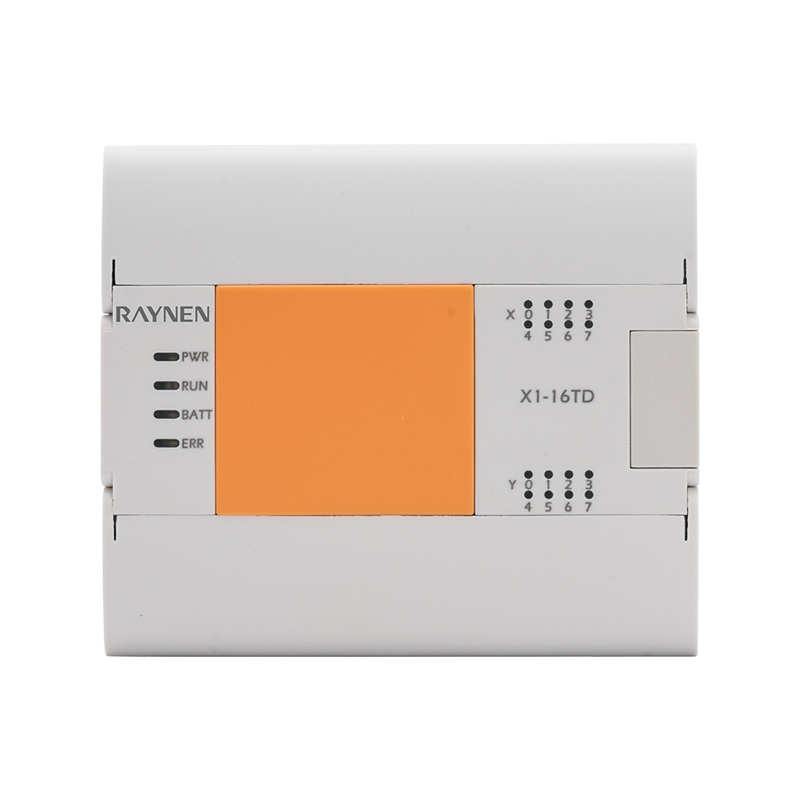

Ürün Özeti
|
| • Darbe çıkışı ve yüksek hızlı sayma gibi basit hareket kontrolü işlevleriyle • Yüksek hızlı sayma, 3 eksenli 100kHz yüksek hızlı darbe çıkışı ve diğer hareket kontrol işlevleriyle (İsteğe bağlı) • Gerçek zamanlı saat, güç kapalıyken verilerin kalıcı olarak saklanması • Bir BD kartını destekler |
Avantaj
| | | |
| Arayüz | Giriş/çıkış | BD kurulu |
| Entegre ağ bağlantı noktası RS232/485 | 2 kanallı yüksek hızlı sayaç 2 eksenli 60K yüksek hızlı darbe 3 eksenli 100kHz yüksek hızlı darbe (İsteğe bağlı) | 1 BD kartını destekleyin |

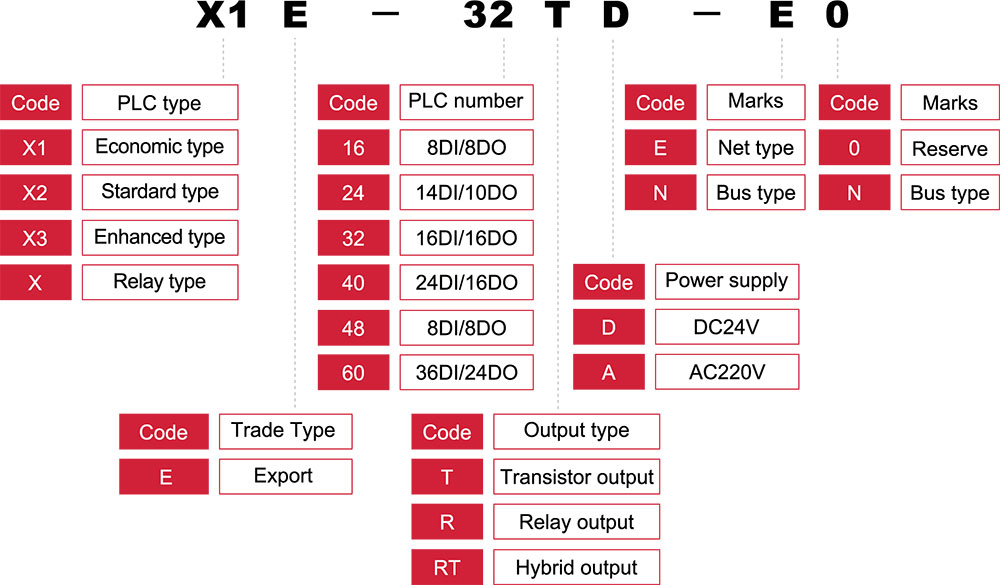

Model Adlandırması

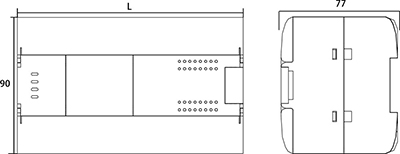

Ürün boyutu (birim: mm)
 |
|
Parametre
| Öğe | Güç Özellikleri | ||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | |
| Güç tüketimi | 6W | 7W | 8W | 9W | 11W |
| Güç kaynağı voltajı | DC24V | ||||
| Güç kaynağı voltajı range | DC20.4~28.8V | ||||
| İzin verilen anlık elektrik kesintisi süresi | 5 ms'nin altındaki geçici elektrik kesintilerinde operasyon devam edecek | ||||
| Güç kaynağı sigortası | 60V 2bir | ||||
| Dalgalanma akımı | 12bir, 0,5ms Altında/28,8V DC | ||||
| DC24V güç kaynağı | 300mA'nın altında | ||||
| Çalışma ortamı sıcaklığı | -10°C~60°C (yatay kurulum), -10°~50°°C(dikey kurulum) | ||||
| Taşıma ortamı sıcaklığı | -20°C~ 80°C | ||||
| Ortam bağıl nemi | %5~95, yoğuşmasız (RH seviye 2, lEC61131-2'ye uygundur) | ||||
| Koruma seviyesi | IP20 | ||||
| Elektromanyetik uyumluluk | Gürültü bastırma, EC61000-6-2'ye uygun | ||||
| Mekanik seviye (titreşim) | IEC60068, Bölüm 2-6/10up58Hz | ||||
| Dayanım gerilimi | AC1.5kV 1 dk, Her terminal ile toprak terminali arasında | ||||
| AC500V 1 dk, Her terminal ile toprak terminali arasında | |||||
| Yalıtım direnci | DC500V izolasyon direnci ölçer ile ölçüm yapıldıktan sonra, her terminal ile toprak terminali arasındaki değer 5MΩ'dan fazladır | ||||
| Topraklama | D tipi topraklama (topraklama direnci: 100Ω'dan az), güçlü akım sistemiyle ortak topraklamaya izin vermez | ||||
| Kullanım ortamı | Aşındırıcı, yanıcı gaz yoktur, iletken toz (toz) ciddi değildir | ||||
| Kullanım yüksekliği | 2000M Aşağısı (Atmosfer basıncının üzerindeki basınç ortamında kullanılamaz, aksi takdirde meydana gelebilir) | ||||
| Öğe | Güç Özellikleri | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Giriş numarası | 8 | 14 | 16 | 24 | 36 | |
| Yüksek hızlı numara | sinyal fazı 60KHz (2 yollu) AB fazı 30KHz (1 yollu) | |||||
| Giriş bağlantı türü | Çıkarılabilir terminal bloğu (M3 vida) | |||||
| Giriş türü | Havuz tipi/kaynak tipi | |||||
| Giriş sinyali voltajı | DC gücü: DC20.4V~28.8V | |||||
| Giriş empedansı | X0-X2 | 2,4K | ||||
| X3 yukarıda | 5.6K | |||||
| Giriş endüktans akımında | X0-X2 | 5mA üstü | ||||
| X3 yukarıda | 2,4mA yukarıda | |||||
| KAPALI Giriş endüktans akımı | 1mA aşağıda | |||||
| Giriş yanıt süresi | 4,5 ms'den fazla değil | |||||
| Giriş sinyali formu | Gerilim kontak girişi yok | |||||
| Havuz girişi: NPN açık kolektör transistörü | ||||||
| Giriş döngüsü izolasyonu | Kaynak girişi: PNP açık kolektör transistörü | |||||
| Optokuplör izolasyonu | ||||||
| Giriş eylemlerinin görüntülenmesi | Optokuplör çalıştırıldığında paneldeki LED yanar | |||||
| Öğe | Güç Özellikleri | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Çıkış numarası | 8 | 10 | 16 | 20 | 24 | |
| Darbe frekansı (Maks.) | Tek terminal 2 şaft 60KHz | |||||
| Çıkış bağlantı türü | Çıkarılabilir terminal bloğu (M3 Vidalı) | |||||
| Çıkış türü | Transistör/drenaj çıkışı | |||||
| Harici güç kaynağı | DC5~30V | |||||
| Maksimum yük | Dirençli yük | 0,5A/tek nokta; 0,8A/4 nokta | ||||
| endüktif yük | 12W/DC24V | |||||
| Lamba yükü | Yüksek hız: 2W/DC24V, ortak: 5W/DC24V | |||||
| Orta yük | 5mA (DC5 ~24V) | |||||
| Açık kaçak akım | 0,1mA altında/DC30V | |||||
| direnç | Yüksek hız noktası 0,3Ω tipik değer (Maks. 0,6Ω) | |||||
| Tepki süresi | KAPALI→AÇIK | Yüksek hız: 10us altında/10mA üstünde (DC5 ~24V) | ||||
| Ortak: 0,2 ms aşağıda/200 mA üstte (DC24V) | ||||||
| AÇIK→KAPALI | Yüksek hız: 10us altında/10mA üstünde (Dc5 ~24V) | |||||
| Ortak: 0,2msaltında/200mAyukarıda(DC24V) | ||||||
| Döngü izolasyonu | Optokuplör izolasyonu | |||||
| Çıkış eylemlerinin görüntülenmesi | Optokuplör çalıştırıldığında paneldeki LED yanar | |||||
| Maske iletim mesafesi | 500M (ortak çıkış) | |||||
| maskesiz iletim mesafesi | 150M (ortak çıkış) | |||||
Yazılım bileşeni kaynakları
| Öğe | Performans | |||
| Operasyonel kontrol modu | Kaydedilen programları (özel LSI) kesme işleviyle tekrar tekrar yürütme yöntemi | |||
| Giriş/çıkış kontrol modu | Toplu işlem modu (END komutunu yürütürken), giriş ve çıkış yenileme talimatı, darbe yakalama işlevi | |||
| Programlama dili | Röle sembolü modu basamaklı merdiven modu (SFC ile temsil edilebilir) | |||
| Gerçek zamanlı saat | Saat işlevi | Yapım 2000-2099, Yıllık hata 5 dakika/25°C'den fazla değil | ||
| Program belleği | Maksimum bellek kapasitesi | 32000 adım parametrelerle ayarlanabilir, program belleğine yorum yazılabilir ve dosya kayıtları yazılabilir | ||
| Yerleşik bellek kapasitesi/modeli | 32000 adım/RAM bellek, Şifre korumalı | |||
| ÇALIŞTIRMA işlevi yazma | Hayır | |||
| Talimat türü | Temel talimat | 27 tip Sıralı kontrol talimatı, 2 tip basamaklı merdiven diyagramı talimatı | ||
| Uygulama talimatı | 218 çeşit 497 tip | |||
| Aritmetik işlem hızı | Temel komut | 0,065μs/talimat | ||
| Giriş/çıkış numarası | için giriş noktası sayısı genişletilmiş kullanım | 256 puan | Toplam giriş ve çıkış noktaları 256 puanı geçmiyor | |
| Çıkış noktası sayısı genişletilmiş kullanım | 256 puan | |||
| Giriş-çıkış rölesi | Giriş rölesi | 256 puan | Giriş ve çıkış toplamı 256 puan | |
| Çıkış rölesi | 256 puan | |||
| Yardımcı röle | Ortak | M0~M7679 | 7680 puan | Ortak/retention Settings can be changed through parameters |
| Saklama | M500~M1023 | 524 puan | ||
| Eyalet | Ortak | S0~S4095 | 4096 puan | Ortak/retention Settings can be changed through parameters |
| Saklama | S500~S999 | 500 puan | Ortak/retention Settings can be changed through parameters | |
| Zamanlayıcı | 100ms tipi | T0~T199 | 200 puan | 0,1~3276,7s |
| 10ms tipi | T200~T245 | 46 puan | 0,01~327,67s | |
| 1ms Kümülatif tip | T246~T249 | 4 nokta | 0,001~32,767S | |
| 100 ms Kümülatif tip | T250~T255 | 6 nokta | 0,1~3276,7s | |
| 1ms tipi | T256~T511 | 256 puan | ||
| Sayaç | Genel artan | C0~C99 | 100 puan | 0,001~32,767s |
| (16 bit) [Değiştirilebilir] | Ortak/retention Settings can be changed through parameters | |||
| Saklama increasing (16-bit) [değiştirilebilir] | C100~C199 | 100 puan | ||
| Ortak duplexing | C200~C219 | 20 puan | Ortak/retention Settings can be changed through parameters | |
| (32 bit) [Değiştirilebilir] | ||||
| Saklama duplexing (32 bit) [değiştirilebilir] | C220~C255 | 36 nokta | ||
| Veri kaydı | Ortak | D0~D7999 | 8000 puan | Ortak/retention Settings can be changed through parameters |
| Saklama | D200~511 | 312 nokta | ||
| Genişletme kaydı | Ana kontrol | P0~P1023 | 1024 nokta | CJ komutu、CALL komutu kullanıldı |
| Ponter | Ana kontrol | HAYIR~N7 | 8 nokta | Kullanılan MC komutu |
| Yuva | Ana kontrol | 16 bit | -32,768~ 32,767 | |
| Eyalet | 10 Ondalık Sayı (K) | 32 bit | -2,147,483,648~ 2,147,483,647 | |
| 16 onaltılı sayı (H) | 16 bit | 0~FFFF | ||
| 32 bit | 0~FFFFFFFF | |||
| Gerçek sayı (E) | 32 bit | -3,40×10-38 ~-1,17×10-38, 1,17×10-38 ~3,40x1038 | ||
| Karakter dizisi ("") | Karakter dizisi | """" karakterleriyle belirtin. Bir komutta bir sabitte en fazla 32 yarım köşe karakteri kullanılabilir | ||
Yüksek hızlı sayaç
| Giriş Dağıtım | Tek fazlı tek sayaç | AB Faz sayacı | |||||
| C235 | C236 | C237 | C243 | C244 | C251 | C252 | |
| X0 | U/D | | | U/D | | A | A |
| X1 | | U/D | | R | | B | B |
| X2 | | | U/D | | U/D | R | |
| X3 | | | | | R | |
|
