01 Giriş:

Hava kompresörü, gazı bir sıkıştırma odasında sıkıştırmak ve sıkıştırılmış gazın belirli bir basınca sahip olmasını sağlamak için bir motor kullanan bir cihazdır. Geniş bir kullanım alanına sahiptir ve metalurji, makine imalatı, madencilik, elektrik enerjisi, tekstil, petrokimya vb. gibi çeşitli endüstrilerde kullanılabilir. Hava kompresörleri, büyük endüstriyel ekipmanların (fanlar, pompalar, kazanlar, hava kompresörleri vb.) güç tüketiminin %15'ini oluşturur. İnceleme sonrasında hava kompresörlerinin aşağıdaki eksiklikleri olduğu ortaya çıktı:

(1) Çıkış basıncı belirli bir değerin üzerinde olduğunda, yük tahliye vanası otomatik olarak açılarak asenkron motoru rölantiye alır, bu da ciddi bir enerji israfıdır.

(2) Asenkron motorun sık sık çalıştırılması ve durdurulması kolaydır, bu da motorun servis ömrünü etkiler.

(3) Kötü çalışma koşulları ve yüksek gürültü.

(4) Otomasyon derecesi düşüktür ve çıkış basıncının ayarlanması, vananın açıklığının yapay olarak ayarlanmasıyla gerçekleştirilir. Ayarlama hızı yavaş, dalgalanma büyük, stabilite kararsız ve hassasiyet düşük.

(5) Hava kompresörünün güç frekansının başlangıç ​​akımı büyük, elektrik şebekesi üzerindeki etkisi büyük, motor yatağı aşınması büyük ve ekipman bakımı büyük. Yukarıdaki problemler göz önüne alındığında, vidalı hava kompresörünün enerji tasarrufu sağlayan dönüşüm şemasını gerçekleştirmek için bir frekans dönüştürücü tasarlanmıştır. Analizden sonra şemanın yüksek derecede otomasyona, önemli enerji tasarrufu etkisine ve iyi uygulanabilirliğe sahip olduğu görülür.

02 Özellikler:

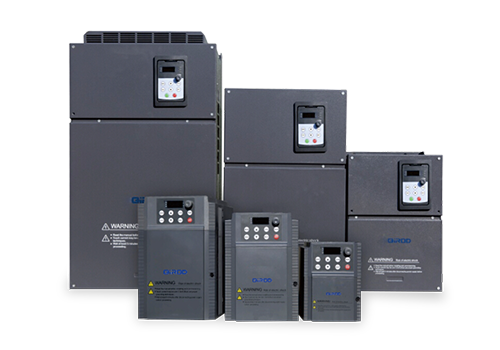

D31 kabine monte bir invertördür, güç aralığı 0,75KW~500KW, gelen voltaj 380V~480V'dir ve kontrol yöntemleri sensörsüz vektör kontrolü ve vektör kontrolüdür. Hız sensörsüz vektör kontrolü bir tür vektör kontrolüdür ancak hız sensörü olmadan motorun hız geri besleme değeri motor modelinin hesaplanması yoluyla tahmin edilir. Hız sensörsüz vektör kontrolünün kontrol doğruluğu ve dinamik performansı, hız kapalı çevrimli vektör kontrolü kadar iyi değildir ancak aynı zamanda basit sistem, hız sensörlerinin bakımına gerek olmaması ve özellikle fanlar ve pompalar için düşük fiyat gibi avantajlara da sahiptir. Geleneksel V/f kontrolü de hız sensörüne ihtiyaç duymaz ancak akım döngüsü kontrolü olmayan V/f kontrolü gibi yüksek güçlü fan ve pompa motorları için akım dalgalanmalarına neden olmak kolaydır. Hız sensörsüz vektör kontrolü yalnızca hız kapalı döngüsüne değil aynı zamanda akım kapalı döngüsüne de sahiptir ve motorun kararlı durum akımı daha kararlıdır. D31, 8 dijital giriş (LI1~LI8), 2 analog giriş (AI), 2 röle çıkışı (TA), 2 analog çıkış (AO), analog güç kaynağı için 5V yardımcı güç kaynağı dahil olmak üzere çok sayıda istemci terminaline sahiptir. Sabit giriş, dijital giriş için 24V yardımcı güç kaynağı kullanılır, tüm LI/TA, AI/AO, fonksiyonları tanımlamak için serbestçe programlanabilir.

MODBUS arayüzü D31'in standart konfigürasyonudur, herhangi bir opsiyona gerek yoktur. D31, MODBUS aracılığıyla üst düzey otomasyon sistemlerine bağlanabilir.

D31 serisi invertör, operasyonda daha esnek olan dahili PID fonksiyonuna sahiptir. Arayüzü kontrol etmenin kablolu bağlantı veya iletişim yoluyla birçok yolu vardır.

04 Sistem Tanıtımı:

Bu sistemde sistem, frekans dönüşümü ve güç frekansı olmak üzere iki kontrol döngüsüne sahiptir. Orijinal güç frekansı başlatma sistemine dayanarak, invertör arızalandıktan sonra hava kompresörünün üretimi etkilemeden güç frekansında çalıştırılabilmesini sağlamak için invertör kontrol sistemi eklenmiştir. Frekans dönüştürücünün yerleşik PID işlevi sayesinde hava kompresörünün sabit basınç kontrolü gerçekleştirilir. Motorun frekans dönüştürme işlemi, hava depolama tankının çıkış basıncını sabit tutabilir ve basınç dalgalanma aralığı ±0,2bar'ı aşamaz.

05 Teknik Parametre:

06 Yerinde Kullanım:

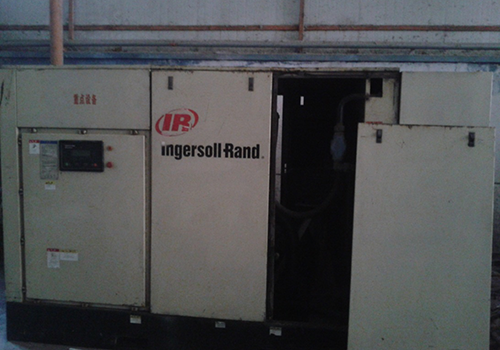

Sahadaki alana göre kontrol panosunun dışına D31 serisi invertör takılı olup, invertör kurulumu ve saha içi motor şekilde gösterildiği gibidir.

07 Çalıştırma Sonucu:

D31 invertör kullanan hava kompresörü frekans dönüşüm dönüşüm sistemi iki yılı aşkın bir süredir faaliyete geçirilmiştir ve iyi ekonomik ve sosyal faydalar elde etmiştir:

Kontrol cihazı güvenilir bir şekilde çalışır ve arıza oranı düşüktür;

Hava basıncı stabildir, böylece boru ağının sistem basınç değişimi ±0,2bar aralığında tutulur, bu da çalışma koşullarının kalitesini etkili bir şekilde artırır;

Sistemin güvenilirliğini artırın, hava kompresörünün gürültüsünü azaltın ve kompresörün servis ömrünü uzatın;

Ekonomik faydaları dikkat çekicidir, enerji maliyeti %44,3 oranında azalır ve bakım maliyeti önemli ölçüde azalır. Gerçek çalışma istatistikleri, yılda 651.900 kWh elektrik tasarrufu sağlayabileceğini gösteriyor. Kilowatt saat başına 0,3 yuan olarak hesaplandığında, yaklaşık 195.600 yuan elektrik tasarrufu sağlanıyor. Elektrik faturasında %20'den fazla tasarruf sağlanır ve yatırılan fonlar yaklaşık altı ay içinde geri kazanılabilir.

08 Müşteri Avantajları:

Boru ağının basıncı sabittir ve gaz tüketimindeki değişiklikle değişmez, bu da gaz tedarikinin kalitesini artırır;

Ekipman üzerindeki etki azalır, bakım ve onarım hacmi de azalır ve bakım maliyeti azalır;

Enerji tasarrufu etkisi dikkate değerdir ve invertör kontrol sistemine yapılan artan yatırım yaklaşık yarım yılda tamamen geri kazanılabilir.
