01 Giriş:

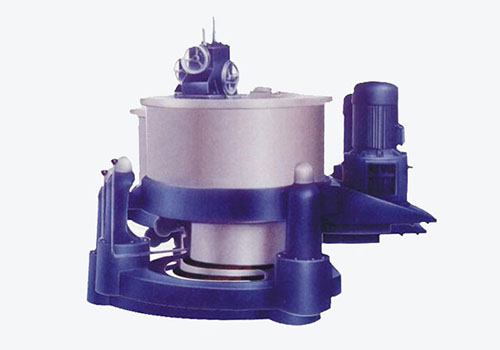

Endüstriyel santrifüj kimya endüstrisindeki ana ekipmanlardan biridir. Esas olarak katı ve sıvıyı merkezkaç kuvvetiyle ayırır. Proses özelliklerine göre, malzeme başlangıçta esas olarak katı-sıvı karışımıdır ve yeni başlatıldığında yük nispeten büyüktür. Merkezkaç kuvvetinin etkisi altında, merkezkaç kuvvetinin dışından dışarı akar, böylece sıvının bir kısmı ayrılır ve motor hızının daha da artmasıyla yük de buna göre azalır. RVE32 frekans dönüştürücü teknolojik gereksinimleri karşılayabilir ve birkaç farklı hızda çalışmanın ayırma etkisini gerçekleştirebilir. Endüstriyel kontrol ekipmanı olarak endüstriyel santrifüjlerde geniş bir uygulama alanına sahiptir.

02 Özellikler:

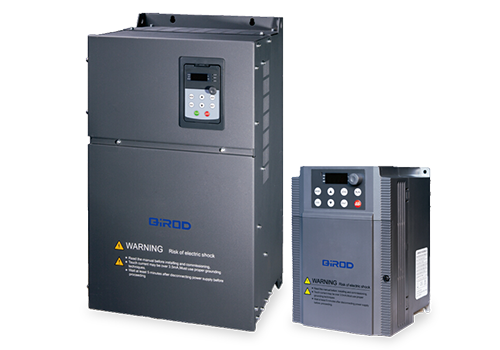

RVE32 duvara monte bir invertör olup, güç aralığı 0.75KW-500KW, gelen hat voltajının voltaj seviyesi 380V-480V olup, kontrol yöntemi hız sensörü olmadan vektör kontrolüdür.

RVE32, 8 dijital giriş (LI1-LI8), 2 analog giriş (AI), 2 röle çıkışı (TA), 2 analog çıkış (AO), analog güç kaynağı için 5V yardımcı güç kaynağı dahil olmak üzere çok sayıda trafo merkezine sahiptir. Sabit giriş, dijital giriş için 24V yardımcı güç kaynağı kullanılır, tüm LI/TA, AI/AO, fonksiyonları tanımlamak için serbestçe programlanabilir.

MODBUS arayüzü RVE32'nin standart konfigürasyonudur, herhangi bir seçeneğe gerek yoktur. RVE32, MODBUS aracılığıyla üst düzey otomasyon sistemlerine bağlanabilir.

03 Avantajı:

· Düşük frekanslı çalışma ve hızlanma sırasında nominal elektrik akımının %250'sini sağlayarak santrifüj işleminin gereksinimlerini karşılar;

· Hız kontrol doğruluğu ile kontrol doğruluğu %0,2 olup doğru hız kontrolü elde edilir;

· Hızlı tork tepkisi avantajına sahiptir ve yük dalgalandığında akım dalgalanması küçüktür;

· İyi bir aşırı yük kapasitesine ve çevresel uyarlanabilirliğe sahiptir ve yüksek operasyonel güvenilirliğe sahiptir;

· Endüstriyel üretim süreci gereksinimlerini karşılamak için çok aşamalı hız kontrolü;

· Mükemmel akım sınırlama özellikleri, güçlü aşırı yük kapasitesi, frekans dönüşüm aşırı yükünü, aşırı akım korumasını etkili bir şekilde azaltabilir ve üretim sürekliliğini en üst düzeye çıkarabilir;

· Güçlü çevresel uyumluluk, tamamen bağımsız hava kanalı tasarımı, yağ kirliliği, toz ve nem gibi zorlu ortamlara karşı direnci büyük ölçüde artırabilir;

04 Sistem Tanıtımı:

Bu sistemde, 22KW santrifüjü çalıştırmak için bir RVE32 22KW invertör kullanılır ve invertörün çoklu hız fonksiyonu, düşük hızlı çalışma, orta hızlı çalışma ve yüksek hızlı çalışma olmak üzere üç hızlı kontrolü gerçekleştirmek için seçilir. Hızlı durdurma, harici frenleme ünitesi ve frenleme direnci aracılığıyla sağlanır.

05 Teknik Parametre

06 Yerinde Kullanım:

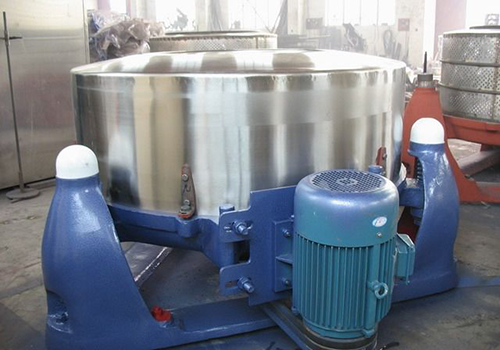

Sahadaki alan durumuna göre kontrol kabinine RVE32 serisi bir invertör takılı olup, invertör kurulumu ve sahadaki motor şekilde gösterildiği gibidir.

07 Çalıştırma Sonucu:

RVE32 invertör kullanan endüstriyel santrifüj kontrol sistemi, üç yılı aşkın bir süredir faaliyete geçirilmiştir ve iyi ekonomik ve sosyal faydalar elde etmiştir: Kontrol cihazı güvenilir bir şekilde çalışır, çevreye iyi uyum sağlar, yağ kirliliği, toz ve nemli ısı gibi zorlu ortamlara dayanabilir ve düşük arıza oranına sahiptir;  Enerji tüketimi frenlemesini, yumuşak başlatmayı ve yumuşak durdurmayı benimseyin, elektrik şebekesini etkilemeyin;  Mükemmel akım sınırlama özellikleri, güçlü aşırı yük kapasitesi, frekans dönüşüm aşırı yükünü, aşırı akım korumasını etkili bir şekilde azaltabilir ve üretim sürekliliğini en üst düzeye çıkarabilir;  Ekonomik faydalar önemlidir ve frekans dönüşüm kontrol sistemi tarafından artırılan yatırımın tamamı iki yıldan fazla bir sürede geri kazanılabilir;

08 Müşteri Avantajları:

Enerji tüketen frenlemenin kullanılması, fren balatalarının maliyetinden ve fren balatalarının değiştirilmesinden tasarruf sağlar, üretim verimliliği %15 artar ve kapsamlı fayda büyük ölçüde artar; İnverterin kapsamlı koruma fonksiyonu üretim sürekliliğini sağlar;  Ekonomik faydalar dikkat çekicidir ve frekans dönüşüm kontrol sistemi tarafından artırılan yatırımın tamamı iki yıldan fazla bir sürede geri kazanılabilir.
