01 Giriş:

Çeşitli üretim ve evsel kazan sistemlerinin besleme fanları ve indüksiyonlu çekişli fanları, merkezi klima fan üniteleri, taze hava üniteleri, soğutma kulesi fanları, çeşitli üretim tesislerinde egzoz fanları ve üretim hatlarındaki kurutucular gibi fan yükleri yaygın olarak kullanılmaktadır. Fanlar, sanayi ve madencilik işletmelerinin ana güç ekipmanıdır. İlgili birimlerin istatistiklerine göre ülkede fan, pompa ve motorların kurulu gücü yaklaşık 35.000 MW olup, elektrik tüketimi ulusal enerji tüketiminin yaklaşık %40'ını oluşturmaktadır. Fan çalışmasında RVE32 invertör kullanıldığında, güç tasarrufu oranı genellikle %20-%60'tır ve yatırımın geri kazanım süresi 1-3 yıldır. Faydaları çok önemlidir.

02 Özellikler:

RVE32 kabine monte bir invertördür, güç aralığı 0.75KW-500KW, gelen hat voltajı 380V-480V olup kontrol modu vektör kontrolü ve hız sensörü olmadan vektör kontrolüdür. Hız sensörsüz vektör kontrolü, motor modelinin hesaplanması yoluyla motorun hız geri besleme değerini tahmin eden bir tür vektör kontrolüdür. Hız sensörsüz vektör kontrolünün kontrol doğruluğu ve dinamik performansı, hız kapalı döngülü vektör kontrolü kadar iyi değildir, ancak aynı zamanda basit sistem, hız sensörü bakımına gerek olmaması ve düşük fiyat avantajlarına da sahiptir, özellikle fan ve pompa motorları için uygundur. Geleneksel V/f kontrolü de hız sensörüne ihtiyaç duymaz ancak akım döngüsü kontrolü olmayan V/f kontrolü gibi yüksek güçlü fan ve pompa motorları için akım dalgalanmalarına neden olmak kolaydır. Hız sensörsüz vektör kontrolü yalnızca hız kapalı döngüsüne değil aynı zamanda akım kapalı döngüsüne de sahiptir ve motorun kararlı durum akımı daha kararlıdır.

RVE32, 8 dijital giriş (LI1-LI8), 2 analog giriş (AI), 2 röle çıkışı (TA), 2 analog çıkış (AO), analog giriş için 5V yardımcı güç kaynağı dahil olmak üzere çok sayıda istemci terminaline sahiptir Sabit giriş, dijital giriş için 24V yardımcı güç kaynağı kullanılır, tüm LI/TA, AI/AO, fonksiyonları tanımlamak için serbestçe programlanabilir.

RVE32 serisi invertör, operasyonda daha esnek olan dahili PID fonksiyonuna sahiptir. Arayüzü kontrol etmenin kablolu bağlantı veya iletişim yoluyla birçok yolu vardır.

04 Sistem Tanıtımı:

Bu kazandaki toplam dört motor, sırasıyla buharı, kızgın yağı ve sıcak baca gazını kontrol etmek için RVE32 frekans dönüştürücülerini kullanır. Sıcak baca gazı iki adet 315KW'lık motor tarafından kontrol edilir ve odun hamurunun kurutulması için borular aracılığıyla ana fana gönderilir. İki adet 315KW QD6000 invertör, sırasıyla iki fanı kontrol eder ve RVE32'nin çıkış frekansını ayarlayarak fanların çıkış gücünü kontrol eder, böylece yalnızca prosesin gereksinimlerini karşılamakla kalmayıp aynı zamanda ön cam kullanmaktan daha verimli olan sıcak duman akışının hassas düzenlemesini gerçekleştirir. Sıcak duman akışını ayarlamak enerji açısından daha verimlidir. Diğer iki 132KW motor sırasıyla buhar jeneratöründen gelen buharı ve termal yağ jeneratöründen gelen kızgın yağı karıştırma odasına besler. Buhar jeneratöründeki buhar çıkışının ayarlanması, buhar jeneratöründeki basıncı ve sıcaklığı kontrol edebilir ve termal yağ jeneratöründeki termal yağ çıkışının ayarlanması, termal yağ jeneratörünün sıcaklığını kontrol edebilir. RVE32 ayrıca, buhar jeneratörünün basıncını ve sıcaklığını ve kızgın yağ jeneratörünün sıcaklığını kontrol edecek şekilde motorun çıkış gücünü kontrol ederek buhar ve kızgın yağ çıkışını da ayarlar.

05 Teknik Parametre:

06 Yerinde Kullanım:

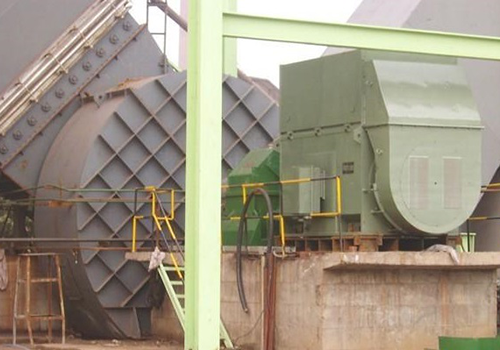

Sahadaki alan durumuna göre kontrol kabinine RVE32 serisi bir invertör takılı olup, invertör kurulumu ve sahadaki motor şekilde gösterildiği gibidir.

07 Çalıştırma Sonucu:

RVE32 invertör kullanan kazan fan kontrol sistemi dört yılı aşkın bir süredir işletmeye alınmıştır ve iyi ekonomik ve sosyal faydalar elde etmiştir:

Kontrol cihazı güvenilir bir şekilde çalışır ve arıza oranı düşüktür;  Önemli ölçüde daha az gürültü;

Üretim süreci gereksinimlerini karşılamak için sıcak duman akışının hassas şekilde düzenlenmesi;

Motor ve fan yataklarının servis ömrünü uzatır, motorun ısı üretimini azaltır ve bakım miktarını büyük ölçüde azaltır;

Ekonomik faydalar önemlidir ve frekans dönüşüm kontrol sistemi tarafından artırılan yatırımın tamamı bir yıldan fazla bir sürede geri kazanılabilir.

08 Müşteri Avantajları:

Üretim süreci gereksinimlerini karşılamak için akışı doğru şekilde ayarlayın;

Azaltılmış motor kayıpları ve bakım maliyetleri;

Enerji tasarrufu etkisi dikkat çekicidir ve frekans dönüşüm kontrolüyle artan yatırımın tamamı bir yıldan fazla bir sürede geri kazanılabilir.
