01 Giriş:

Su kaynakları ekonomik kalkınma ve sürdürülebilir sosyal kalkınma için önemli bir faktör olup, kentsel kanalizasyon arıtma oranı bir bölgenin uygar olup olmadığının önemli bir simgesi haline gelmiştir. Su kaynaklarının ciddi şekilde kirlenmesi ve giderek kıtlaşması, artık tüm dünyada endişe konusu haline geldi. Çin'de ekonominin gelişmesiyle birlikte kentsel kanalizasyon ve endüstriyel atık su miktarı keskin bir şekilde arttı ve su arıtma endüstrisi için büyük bir pazar alanı sağladı. Kanalizasyon arıtma tesisinde havalandırma üfleyici ve dalgıç pompa, kanalizasyon arıtmanın temel ekipmanıdır. RVE32 invertör, kanalizasyon arıtmada geniş bir uygulama yelpazesine sahiptir ve iyi ekonomik ve sosyal faydalar elde etmiştir.

02 Özellikler:

RVE32 duvara monte bir invertör olup, güç aralığı 0.75KW-500KW, gelen hat voltajının voltaj seviyesi 380V-480V olup, kontrol yöntemi hız sensörü olmadan vektör kontrolüdür.

RVE32, 8 dijital giriş (LI1-LI8), 2 analog giriş (AI), 2 röle çıkışı (TA), 2 analog çıkış (AO), analog güç kaynağı için 5V yardımcı güç kaynağı dahil olmak üzere çok sayıda trafo merkezine sahiptir. Sabit giriş, dijital giriş için 24V yardımcı güç kaynağı kullanılır, tüm LI/TA, AI/AO, fonksiyonları tanımlamak için serbestçe programlanabilir.

MODBUS arayüzü RVE32'nin standart konfigürasyonudur, herhangi bir seçeneğe gerek yoktur. RVE32, MODBUS aracılığıyla üst düzey otomasyon sistemlerine bağlanabilir.

03 Avantajı:

· Dalgıç pompa işletiminin gereksinimlerini karşılayan, açık döngü 0,5Hz'de tork çıkışının 1,5 katı olan büyük başlangıç torku;

· Hızlı tork tepkisi avantajına sahiptir ve yük dalgalandığında akım dalgalanması küçüktür;

· İyi bir aşırı yük kapasitesine ve çevresel uyarlanabilirliğe sahiptir ve yüksek operasyonel güvenilirliğe sahiptir;

· Süper güç şebekesine uyarlanabilirlik, çıkış voltajının, akımın ve hızın stabilitesini sağlamak için ±% 15'e kadar elektrik şebekesi dalgalanmasını önleme yeteneği;

· Mükemmel akım sınırlama özellikleri, güçlü aşırı yük kapasitesi, frekans dönüşüm aşırı yükünü, aşırı akım korumasını etkili bir şekilde azaltabilir ve üretim sürekliliğini en üst düzeye çıkarabilir;

· Güçlü çevresel uyarlanabilirliğe sahiptir ve tamamen bağımsız hava kanalı tasarımı, yağ kirliliği, toz ve nemli ısı gibi zorlu ortamlara karşı direnci büyük ölçüde artırabilir.

04 Sistem Tanıtımı:

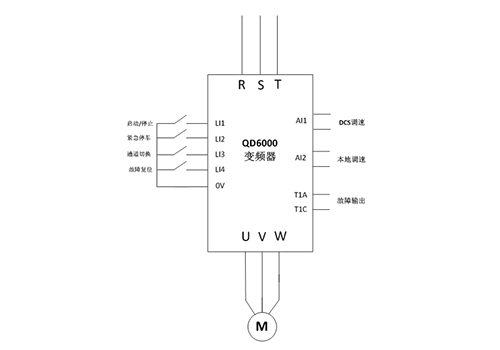

Bu sistemde 110KW'lık dalgıç pompanın ana motoru, merkezi bilgisayar odasındaki DCS sistemi ile merkezi olarak kontrol edilen RVE32 110KW'lık invertör ile tahrik edilmekte olup, lokal olarak da çalıştırılabilmektedir.

05 Teknik Parametre:

06 Yerinde Kullanım:

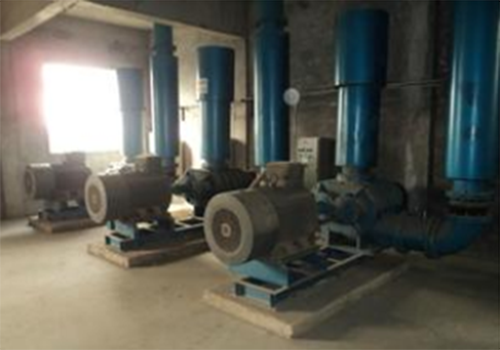

Sahadaki alan durumuna göre kontrol kabinine RVE32 serisi bir invertör takılı olup, invertör kurulumu ve sahadaki motor şekilde gösterildiği gibidir.

07 Çalıştırma Sonucu:

RVE32 frekans dönüştürücüyü kullanan kanalizasyon arıtma dalgıç pompa kontrol sistemi, üç yıldan fazla bir süredir faaliyete geçirilmiştir ve iyi ekonomik ve sosyal faydalar elde etmiştir:

Kontrol cihazı güvenilir bir şekilde çalışır, çevreye iyi uyum sağlar, yağ kirliliği, toz ve nemli ısı gibi zorlu ortamlara dayanabilir ve düşük arıza oranına sahiptir;

Mükemmel akım sınırlama özellikleri, güçlü aşırı yük kapasitesi, frekans dönüşüm aşırı yükünü, aşırı akım korumasını etkili bir şekilde azaltabilir ve üretim sürekliliğini en üst düzeye çıkarabilir;

Sürecin ihtiyaçlarına göre, ani bükülme ve su darbesi olgusunun çözülebilmesi için motoru yumuşak çalıştırma/yumuşak durdurma yapın;

Ekonomik faydaları dikkat çekicidir, güç tasarrufu etkisi %20'den fazladır ve frekans dönüşüm kontrol sistemi tarafından artırılan yatırımın tamamı bir yıldan fazla bir sürede geri kazanılabilir.

08 Müşteri Avantajları:

Pek çok sıkıcı manuel işlemi, güvenli olmayan gizli tehlikeleri ortadan kaldırır ve iş verimliliğini artırır;

Pompa çalıştırıldığında makine üzerindeki etkiyi büyük ölçüde azaltır ve bakım maliyetlerini azaltır;

İnverterin kapsamlı koruma işlevi üretim sürekliliğini sağlar;

Ekonomik faydalar önemlidir ve frekans dönüşüm kontrol sistemi tarafından artırılan yatırımın tamamı bir yıldan fazla bir sürede geri kazanılabilir.
