01 Giriş:

Güç teknolojisinin gelişmesi ve frekans dönüşüm hızı düzenleme teknolojisinin gelişmesiyle birlikte, çekirdek olarak frekans dönüşüm hızı düzenlemesine sahip akıllı su kaynağı kontrol yöntemi, çoklu pompa anahtarlama ve valf ayarının önceki su besleme yönteminin yerini almıştır. Değişken frekanslı hız regülasyonu sırasında, başlatma akımı nominal akım dahilinde sınırlandırılabilir, böylece başlatma sırasında elektrik şebekesi üzerindeki etki önlenir. Pompanın düzgün çalışması nedeniyle normal çalışmadaki ortalama hız azalır, böylece pompa ve vana gibi ekipmanların ömrü uzatılır. Aynı zamanda çalıştırma ve durdurma sırasında su darbesi etkisini ortadan kaldırabilmektedir. İstikrarlı performansı, basit çalışma modu ve fonksiyonuyla frekans dönüştürücü, su tedarik sisteminin elektrik, su ve insan gücünden tasarruf etmesini ve son olarak yüksek verimli çalışma amacına ulaşmasını sağlayacaktır.

02 Özellikler:

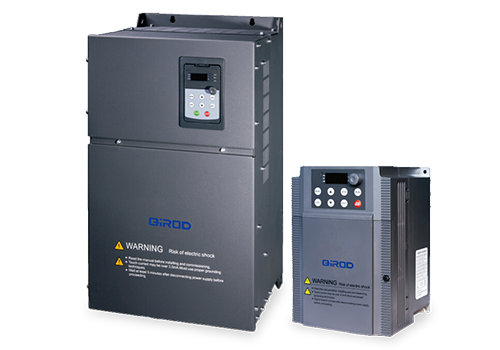

RVE32 kabine monte bir invertördür, güç aralığı 0,75KW~500KW, gelen voltaj 380V~480V'dir ve kontrol yöntemleri sensörsüz vektör kontrolü ve vektör kontrolüdür. Hız sensörsüz vektör kontrolü bir tür vektör kontrolüdür ancak hız sensörü yoktur ve motorun hız geri besleme değeri motor modelinin hesaplanması yoluyla tahmin edilir. Hız sensörsüz vektör kontrolünün kontrol doğruluğu ve dinamik performansı, hız kapalı çevrimli vektör kontrolü kadar iyi değildir ancak aynı zamanda basit sistem, hız sensörlerinin bakımına gerek olmaması ve özellikle fanlar ve pompalar için düşük fiyat gibi avantajlara da sahiptir. Geleneksel V/f kontrolü de hız sensörüne ihtiyaç duymaz ancak akım döngüsü kontrolü olmayan V/f kontrolü gibi yüksek güçlü fan ve pompa motorları için akım dalgalanmalarına neden olmak kolaydır. Hız sensörsüz vektör kontrolü yalnızca hız kapalı döngüsüne değil aynı zamanda akım kapalı döngüsüne de sahiptir ve motorun kararlı durum akımı daha kararlıdır.

RVE32, 8 dijital giriş (LI1~LI8), 2 analog giriş (AI), 2 röle çıkışı (TA), 2 analog çıkış (AO), analog güç kaynağı için 5V yardımcı güç kaynağı dahil olmak üzere çok sayıda istemci terminaline sahiptir. Sabit giriş, dijital giriş için 24V yardımcı güç kaynağı kullanılır, tüm LI/TA, AI/AO, fonksiyonları tanımlamak için serbestçe programlanabilir. MODBUS arayüzü RVE32'nin standart konfigürasyonudur, herhangi bir seçeneğe gerek yoktur. RVE32, MODBUS aracılığıyla üst düzey otomasyon sistemlerine bağlanabilir.

RVE32 serisi invertör, operasyonda daha esnek olan dahili PID fonksiyonuna sahiptir. Arayüzü kontrol etmenin kablolu bağlantı veya iletişim yoluyla birçok yolu vardır.

04 Sistem Tanıtımı:

Bu sistemde üç derin kuyu pompası kullanılır ve temel su temini fonksiyonunu sürdürmek için normalde açık pompa olarak bir adet 45KW derin kuyu pompası kullanılır. Ana kontrol pompası olarak 75kW'lık derin kuyu pompası kullanılmış olup, frekans konvertörlü sabit basınçlı otomatik su temini kontrol cihazı monte edilmiştir. Su tüketimi değiştiğinde, pompanın hızı, su şebekesine sabit basınçlı su beslemesi sağlayacak şekilde ayarlanır. 75kW'lık bir derin kuyu pompası tam dijital bir setle birlikte kurulur. AC motor yumuşak başlatma kontrolörü, yardımcı kontrol pompası olarak kullanılır. Su besleme hacmi büyük ölçüde değiştiğinde, ana kontrol pompası tam frekansta (veya frekansta) çalışıyorsa, su besleme borusu ağının basıncının sabit olacağı garanti edilemez. Kontrolör, yardımcı kontrol pompasının çalışmasını başlatır (veya durdurur) ve ardından ana kontrol pompası, boru ağının su basıncını sabit tutacak şekilde ayarlamak için değişken bir hızda çalışır.

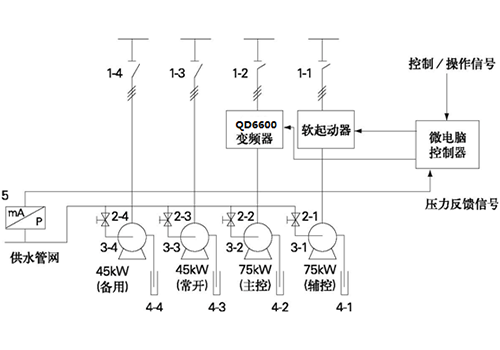

1- Güç anahtarı 2- Tek yönlü su vanası 3- Pompa reaktansı 4- Derin kuyu suyu kaynağı 5- Basınç sensörü

05 Teknik Parametre:

06 Yerinde kullanım:

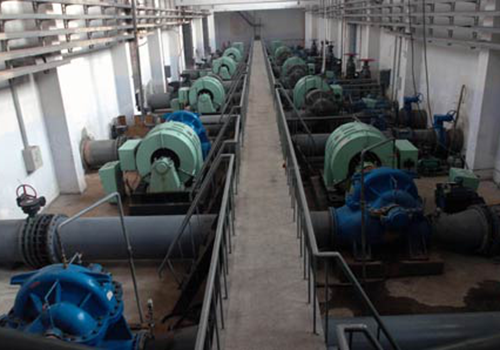

Sahadaki alan durumuna göre kontrol kabinine RVE32 serisi bir invertör takılı olup, invertör kurulumu ve sahadaki motor şekilde gösterildiği gibidir.

07 Çalıştırma Sonucu:

RVE32 invertörü kullanan sabit basınçlı su besleme sistemi üç yılı aşkın bir süredir faaliyete geçirilmiştir ve iyi ekonomik ve sosyal faydalar sağlamıştır:

Kontrol cihazı güvenilir bir şekilde çalışır ve arıza oranı düşüktür;

Su besleme basıncı sabittir; bu, yüksek katlı evlerde suyun yoğun kullanımı sırasında suyun kesilmesi ve su oluk dönemlerinde aşırı boru basıncının yarattığı dezavantajları ortadan kaldırır;

Pompa açıldığında kum çıkarma problemini ve çalışma sırasında taşma problemini çözün;

Ekonomik faydaları dikkat çekicidir ve fiili işletme istatistikleri bir yılda 432.600 kWh elektrik tasarrufu yapılabileceğini göstermektedir. Kilowatt saat başına 0,3 yuan olarak hesaplandığında, elektrik maliyetlerinde yaklaşık 129.800 yuan tasarruf sağlanabiliyor. Sabit basınçlı su temini otomatik kontrol sisteminin artan yatırımının tamamını bir yıldan fazla sürede geri kazanabilirsiniz.

08 Müşteri Avantajları:

Su tedarik borusu ağının su basıncı sabittir ve su tüketimindeki değişiklikle değişmez, bu da su tedarikinin kalitesini artırır;

Su besleme borusu ağındaki su basıncının anormal artışından kaynaklanan akan su ve su sızıntısı olayını önler ve bakım maliyetini azaltır;

Enerji tasarrufu etkisi dikkat çekicidir ve sabit basınçlı su tedarik sistemine yapılan artan yatırım bir yıldan fazla bir sürede tamamen geri kazanılabilir;

Su kaynaklarının israfının önüne geçilerek, yeraltı sularının aşırı kullanılmasıyla oluşan su seviyesi düşüşünün huni alanının daha da genişlemesi önlenir.
