01 Giriş:

Vinçlerin sürekli gelişmesiyle birlikte, geleneksel kontrol teknolojisinin, vinçlerin giderek artan yüksek hız düzenleme ve kontrol gereksinimlerini karşılaması zorlaşmaktadır. Günümüzde elektronik teknolojisinin hızla gelişmesiyle birlikte vinç ve elektronik teknolojisinin birleşimi giderek daha da yakınlaşmakta ve AC değişken frekanslı hız kontrol cihazı, geleneksel motor rotor serisi dirençli hız kontrol yönteminin yerini almaktadır. Birçok AC değişken frekanslı hız kontrol cihazı arasında RVE32 frekans dönüştürücü, performans kararlılığı, seçenek genişletme fonksiyonlarının zenginliği, programlama ortamının esnekliği, tork özellikleri ve farklı durumlarda kullanıma uyarlanabilirliği nedeniyle çeşitli uygulamalarda yaygın olarak kullanılmasını sağlamıştır. İnvertör üst düzey pazarda çok önemli bir konuma sahiptir.

02 Özellikler:

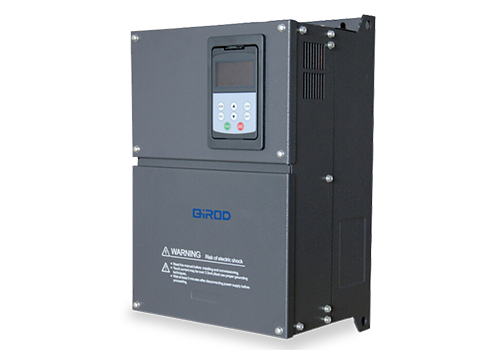

RVE32 duvara monte bir invertör olup, güç aralığı 0.75KW-500KW, gelen hat voltajının voltaj seviyesi 380V-480V olup, kontrol yöntemi hız sensörü olmadan vektör kontrolüdür. RVE32, 8 dijital giriş (LI1-LI8), 2 analog giriş (AI), 2 röle çıkışı (TA), 2 analog çıkış (AO), analog güç kaynağı için 5V yardımcı güç kaynağı dahil olmak üzere çok sayıda trafo merkezine sahiptir. Sabit giriş, dijital giriş için 24V yardımcı güç kaynağı kullanılır, tüm LI/TA, AI/AO, fonksiyonları tanımlamak için serbestçe programlanabilir.

MODBUS arayüzü RVE32'nin standart konfigürasyonudur, herhangi bir seçeneğe gerek yoktur. RVE32, MODBUS aracılığıyla üst düzey otomasyon sistemlerine bağlanabilir.

03 Avantajı:

· Düşük frekanslı tork özellikleriyle, değişken frekanslı vincin düzgün bir şekilde başlatılmasını sağlamak için nominal torkun 0,5Hz ila %150'sini sağlayabilir.

· Güvenilir fren mantığı kontrolü, fren süresi ayarlanabilir, kancanın kaymamasını sağlarken aynı zamanda motorun büyük ani akımını da önler.

· Hızlanma ve yavaşlama işlemi, işin stabilitesini artıran, mekanik etkiyi azaltan ve ekipmanın servis ömrünü uzatan S eğrisi moduna uygundur.

· Başlangıç akımı küçüktür, akımın elektrik şebekesi üzerindeki etkisi küçüktür, güç kaynağı israfı büyük ölçüde azalır ve enerji tasarrufu etkisi açıktır.

· Koruma fonksiyonunu tamamlayın, güvenlik faktörünü iyileştirin ve muayene ve bakımı kolaylaştırın.

· Güçlü çevresel uyarlanabilirliğe sahiptir ve tamamen bağımsız hava kanalı tasarımı, yağ kirliliği, toz ve nemli ısı gibi zorlu ortamlara karşı direnci büyük ölçüde artırabilir.

04 Sistem Tanıtımı:

Bu sistemde, portal vincin araba kontrolünü gerçekleştirmek için 4 takım 7.5KW motor, RVE32 45KW invertör tarafından çalıştırılır. RVE32, portal vinçlerin kontrolünü sağlamak için tam fren açma mantığı kontrolü, yüksek ve düşük hız anahtarlama kontrolü, çok motorlu paralel vektör kontrolü, ayarlanabilir frenleme voltajı kontrolü, yüksek frekanslı alan zayıflatma işlemi kontrolü ve diğer işlevleri sağlayabilir.

05 Teknik Parametre:

06 Yerinde Kullanım:

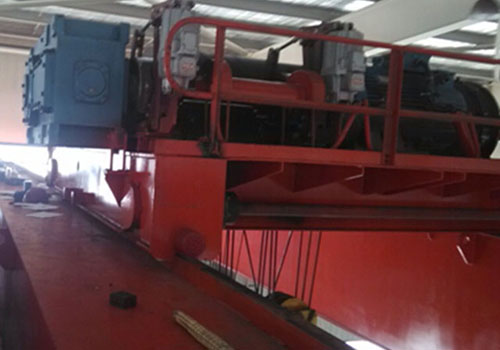

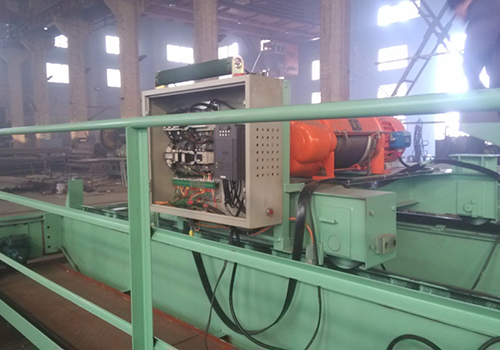

Sahadaki alan durumuna göre kontrol kabinine RVE32 serisi bir invertör takılı olup, invertör kurulumu ve sahadaki motor şekilde gösterildiği gibidir.

07 Çalıştırma Sonucu:

RVE32 invertör kullanan portal vinç kontrol sistemi, üç yılı aşkın bir süredir faaliyete geçirilmiştir ve iyi ekonomik ve sosyal faydalar elde etmiştir:

*Kontrol cihazı güvenilir bir şekilde çalışır, çevreye iyi uyum sağlar, yağ kirliliği, toz ve nemli ısı gibi zorlu ortamlara dayanabilir ve düşük arıza oranına sahiptir;

* Mükemmel akım sınırlama özellikleri, güçlü aşırı yük kapasitesi, frekans dönüşüm aşırı yükünü, aşırı akım korumasını etkili bir şekilde azaltabilir ve üretim sürekliliğini en üst düzeye çıkarabilir;

* Başlatma ve çalıştırma süreci sorunsuz ve verimli, güvenli ve güvenilirdir.

08 Müşteri Avantajları:

İnvertör ve vinç istikrarlı bir şekilde çalışarak bakım maliyetlerini büyük ölçüde azaltır;

İnverterin kapsamlı koruma işlevi üretim sürekliliğini sağlar;

Yüksek ve düşük hızlı anahtarlama kontrolü, yüksek verimlilik;

Fren kontrolü frekans dönüştürücü tarafından gerçekleştirilir ve güvenlik iyidir.
