01 Giriş:

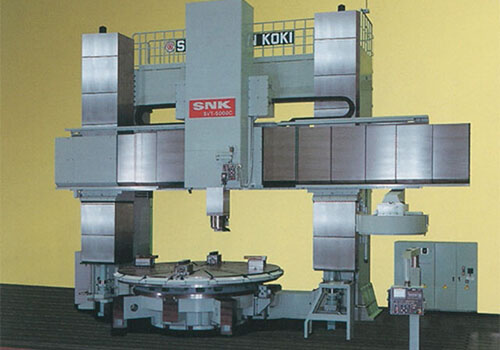

Dikey torna tezgahları, büyük radyal boyutlara ve nispeten küçük eksenel boyutlara ve karmaşık şekillere sahip büyük ve ağır iş parçalarını işlemek için kullanılan büyük mekanik ekipmanlardır. Çeşitli disklerin, tekerleklerin ve manşonların silindirik yüzeyi, uç yüzeyi, konik yüzeyi, silindirik deliği, konik deliği vb. Ek cihazların yardımıyla diş açma, küresel tornalama, profil açma, frezeleme ve taşlama da mümkündür. Büyük takım tezgahlarının iş mili, iyi düşük frekanslı tork özellikleri ve hızlı yanıt hızıyla istikrarlı hız kontrolü elde etmek için RVE32 invertör tarafından kontrol edilir. Hızlı frenleme ve durma, frenleme ünitesi ve frenleme direnci ile gerçekleştirilir.

02 Özellikler:

RVE32 duvara monte bir invertör olup, güç aralığı 0.75KW-500KW, gelen hat voltajının voltaj seviyesi 380V-480V olup, kontrol yöntemi hız sensörü olmadan vektör kontrolüdür. RVE32, 8 dijital giriş (LI1-LI8), 2 analog giriş (AI), 2 röle çıkışı (TA), 2 analog çıkış (AO), analog güç kaynağı için 5V yardımcı güç kaynağı dahil olmak üzere çok sayıda kontrol cihazına sahiptir. Sabit giriş, dijital giriş için 24V yardımcı güç kaynağı kullanılır, tüm LI/TA, AI/AO, fonksiyonları tanımlamak için serbestçe programlanabilir.

MODBUS arayüzü, RVE32'nin seçeneksiz standart konfigürasyonudur. RVE32, MODBUS aracılığıyla üst düzey otomasyon sistemlerine bağlanabilir.

03 Avantajı:

· 0,5Hz %150 nominal tork sağlayın, iş mili motorunun çalıştırılması kolaydır;

· Hız kontrol doğruluğu ile kontrol doğruluğu %0,2 olup doğru hız kontrolü elde edilir;

· İyi alan zayıflatma kontrolü sayesinde, yüksek frekansta çalışırken bile hassas kontrol elde edilebilir;

· Hızlı tork tepkisi avantajına sahiptir ve yük dalgalandığında akım dalgalanması küçüktür;

· İyi bir aşırı yük kapasitesine ve çevresel uyarlanabilirliğe sahiptir ve yüksek operasyonel güvenilirliğe sahiptir;

· Üstün AVR işlevi, süper şebeke uyarlanabilirliği, çıkış voltajını, akım ve hız kararlılığını garanti eder;

· Mükemmel akım sınırlama özellikleri, güçlü aşırı yük kapasitesi, frekans dönüşüm aşırı yükünü, aşırı akım korumasını, üretim sürekliliğini sağlamak için sınırı etkili bir şekilde azaltabilir;

· Güçlü çevresel uyarlanabilirliğe sahiptir ve tamamen bağımsız hava kanalı tasarımı, yağ kirliliği, toz ve nemli ısı gibi zorlu ortamlara karşı direnci büyük ölçüde artırabilir.

04 Sistem Tanıtımı:

Bu sistemde 55KW'lık dik torna tezgahının iş mili, RVE32 75KW frekans konvertörü ile tahrik edilmekte ve harici bir frenleme ünitesi ve frenleme direnci sayesinde hızlı frenleme duruşu gerçekleştirilmektedir. Sabit hızda kesme, açık döngü vektör kontrolüyle sağlanır ve yük değişimlerinden kaynaklanan hız değişimi çok küçüktür. İnverter kontrol terminali üzerinden çalıştırılır ve verilen hız, kontrol sisteminin 0-10V analog voltaj sinyali ile kontrol edilir. Motor 70Hz'de çalıştığında hız dalgalanması 1 rpm'den azdır ve akım dalgalanması 1A'den azdır ve hassas hız kontrolü gerçekleştirir.

05 Teknik Parametre:

06 Yerinde Kullanım:

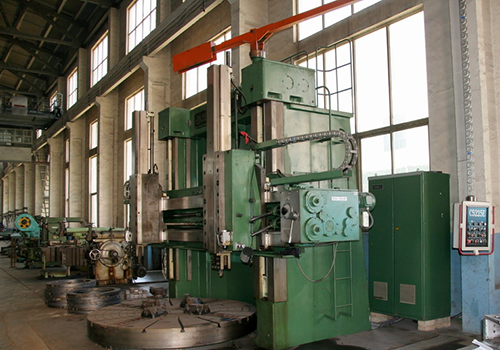

Sahadaki alan durumuna göre kontrol kabinine RVE32 serisi bir invertör takılı olup, invertör kurulumu ve sahadaki motor şekilde gösterildiği gibidir.

07 Çalıştırma Sonucu:

RVE32 invertör kullanan dikey torna kontrol sistemi üç yılı aşkın bir süredir faaliyete geçirilmiştir ve iyi ekonomik ve sosyal faydalar elde etmiştir:

Kontrol cihazı güvenilir bir şekilde çalışır, çevreye iyi uyum sağlar, yağ kirliliği, toz ve nemli ısı gibi zorlu ortamlara dayanabilir ve düşük arıza oranına sahiptir;

Mükemmel akım sınırlama özellikleri, güçlü aşırı yük kapasitesi, frekans dönüşüm aşırı yükünü, aşırı akım korumasını etkili bir şekilde azaltabilir ve üretim sürekliliğini en üst düzeye çıkarabilir;

Hız kontrol hassasiyeti yüksektir ve üretim ürünleri ihtiyaçlara daha uygundur; QD6000 invertörü kullanan dikey torna kontrol sistemi üç yılı aşkın bir süredir faaliyete geçirilmiştir ve iyi ekonomik faydalar ve sonuçlar elde etmiştir.

08 Müşteri Avantajları:

İnvertör ve iş mili motoru istikrarlı bir şekilde çalışarak bakım maliyetlerini azaltır;

İnverterin kapsamlı koruma işlevi üretim sürekliliğini sağlar;

Ürünlerin üretimi ihtiyaçlara daha uygun hale gelir ve kusur oranı büyük ölçüde azalır.
