01 Giriş:

Döner kesme makinesi kontrplak üretimi için ana ekipmanlardan biridir. Kart bazlı döner kesme makinesi ve kartsız döner kesme makinesine ayrılmıştır. Teknolojinin ilerlemesiyle birlikte döner kesme makinası üretiminde de dijital servo kontrol teknolojisi uygulanmaktadır. Kütük döner kesici, ham maddelerin tamamen kullanılması için kalan ahşap çekirdeğini yeniden döndürür. Shanghai Qidian, bağımsız olarak piyasadaki çeşitli döner kesme makinelerine uygun bir dizi sistem geliştirdi. Shandong, Hebei, Guangxi, Jiangxi ve diğer yerlerdeki pratik uygulamalardan sonra, birçok makine üreticisinin döner kesme ekipmanlarının sayısal kontrolü ve otomasyonu konusundaki endişelerini çözmüştür. gereksinimleri.

02 Özellikler:

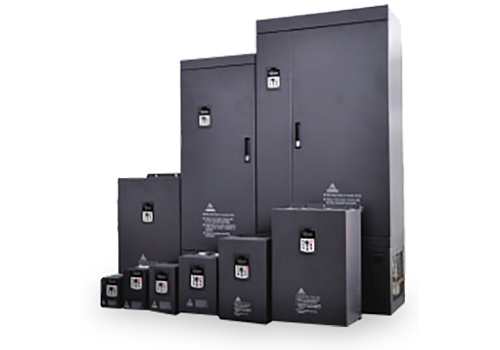

D51 duvara monte bir invertördür, güç aralığı 3KW-15KW, gelen hat voltajı 380V-480V olup kontrol modu hız sensörü ve kapalı çevrim vektör kontrolü olmayan vektör kontrolüdür.

03 Avantajı:

· Düşük frekanslı tork özelliklerine sahiptir, 0,5Hz %180 nominal tork;

· Karmaşık döner kesme nesneleri için, düşük hızda ağır kesme sırasında motorun güçlü kesme kuvvetine ve eşit çıkışa sahip olmasını sağlamak için yeterli başlangıç torkuna sahiptir;

· Hız kontrol doğruluğuna sahiptir, kontrol doğruluğu %0,2'dir, hassas hız kontrolü gerçekleştirir, ithal invertörlerle karşılaştırılabilecek şekilde döner kesme ve yüksek hızlı durdurma ve yeniden başlatma çalışmalarının düzgünlüğünü sağlar;

· Tork tepkisi yalnızca 20 ms'ye ihtiyaç duyar, hızlı tepki verir ve genel çalışma durumu daha kararlıdır;

· İyi aşırı yük kapasitesi ve çevresel uyumluluk, yüksek operasyonel güvenilirlik;

· Mükemmel AVR işlevi, süper şebekeye uyarlanabilirlik, voltaj dalgalanması durumunda çıkış torkunu sabit tutar ve nominal voltaj 60℅'un üzerinde olduğunda döner kesmenin normal çalışmasını karşılayabilir;

· Mükemmel akım sınırlama özellikleri, güçlü aşırı yük kapasitesi, frekans dönüşüm aşırı yükünü, aşırı akım korumasını etkili bir şekilde azaltabilir ve üretim sürekliliğini en üst düzeye çıkarabilir;

· Güçlü çevresel uyarlanabilirliğe sahiptir ve tamamen bağımsız hava kanalı tasarımı, yağ kirliliği, toz ve nemli ısı gibi zorlu ortamlara karşı direnci büyük ölçüde artırabilir.

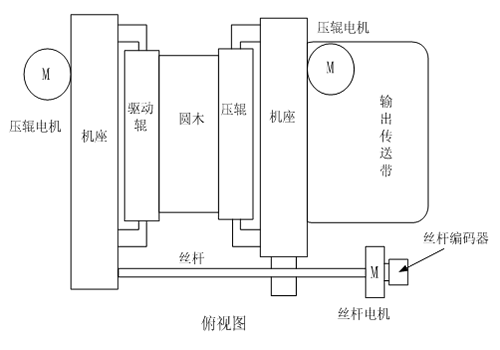

04 Sistem Tanıtımı:

Bu sistemde döner kesme makinası D51 frekans konvertörü ile tahrik edilmektedir, kontrol sisteminin kablolaması basittir, harici bir kontrolöre ihtiyaç duyulmaz, tüm fonksiyonlar dahili frekans konvertörü tarafından gerçekleştirilir ve tüm sistem ekonomik ve güvenilirdir. Döner kodlayıcıyı mesafe ölçüm sensörü olarak kullanmak, ölçüm doğruluğunu 0,01 mm'ye kadar artırabilir; Silindirin gerçek hızını ölçmek için döner kodlayıcının kullanılması, döner kesimin kalınlığındaki dengesiz ızgara voltajının neden olduğu hatayı önleyebilir.

05 Teknik Parametre:

06 Yerinde Kullanım:

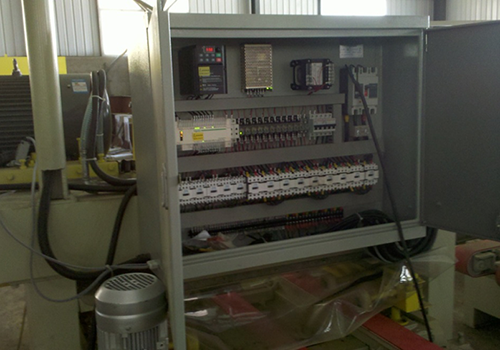

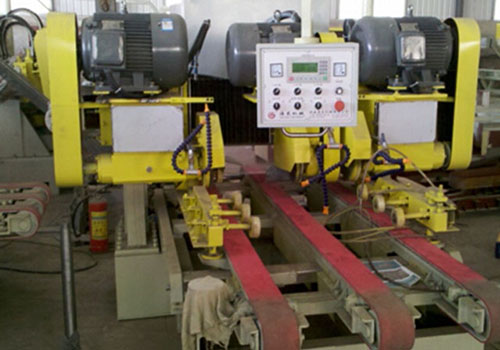

Sahadaki alan durumuna göre kontrol kabinine D51 serisi invertör takılı olup, invertör kurulumu ve saha motoru şekilde gösterildiği gibidir.

07 Çalıştırma Sonucu:

D51 invertör kullanan döner kesme makinesi kontrol sistemi, üç yılı aşkın bir süredir faaliyete geçirilmiştir ve iyi ekonomik ve sosyal faydalar elde etmiştir:

Kontrol cihazı güvenilir bir şekilde çalışır, çevreye iyi uyum sağlar, yağ kirliliği, toz ve nemli ısı gibi zorlu ortamlara dayanabilir ve düşük arıza oranına sahiptir;

Mükemmel akım sınırlama özellikleri, güçlü aşırı yük kapasitesi, frekans dönüşüm aşırı yükünü, aşırı akım korumasını etkili bir şekilde azaltabilir ve üretim sürekliliğini en üst düzeye çıkarabilir;

Döner kesme makinelerinin teknolojik parametreleri çevrimiçi olarak ayarlanır ve farklı pazar taleplerini karşılamak için kesme kalınlığı sürekli olarak ayarlanabilir;

Hız kontrol hassasiyeti yüksektir ve üretim ürünleri gereksinimlere daha uygundur.

08 Müşteri Avantajları:

Döner kesimin kalınlığı tekdüzedir, yüzey pürüzsüzdür ve işlem gereksinimleri karşılanır;  İnverterin kapsamlı koruma fonksiyonu, elektrik şebekesi dalgalandığında bile üretimi garanti edebilir ve üretimin sürekliliğini en üst düzeye çıkarabilir;  Üretim verimliliğini ve ahşap kullanımını iyileştirin, çevreyi koruyun ve üretim maliyetlerinden tasarruf edin.
