01 Giriş:

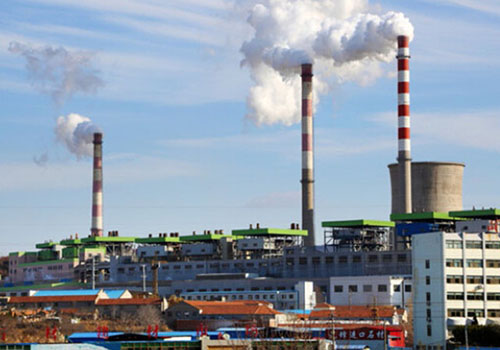

Kuzey Çin'de kışlar uzun ve soğuk geçiyor ve ısıtma ve jeotermal gibi ısıtma yöntemleri, buradaki insanların kışın soğuktan korunmalarının ana yolu haline geldi. Termik santral, aşırı ısıtılmış buharı, buhar iletim boru hattı aracılığıyla her ısı değişim istasyonuna taşır. Isı değişim istasyonunda buhar, ısı eşanjörü aracılığıyla sıcak suyu ısıtır ve sirkülasyon pompası, sıcak suyu ısıtma boru hattı aracılığıyla ikincil ağa ve çeşitli ısı eşanjörlerine gönderir. kullanıcı. Shanghai Qidian'ın D71 invertörü ısıtma, HVAC, su işleri ve kanalizasyon arıtma tesisleri gibi belediye alanlarında yaygın olarak kullanılmaktadır. Ürünlerimiz ve çözümlerimiz kayda değer enerji tasarrufu etkilerine, emniyetli ve güvenilir çalışmaya sahiptir ve belediye sisteminin istikrarlı çalışmasının garantisidir.

02 Özellikler:

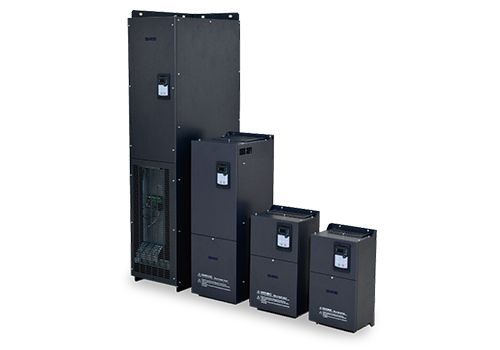

D71, 0.75KW-500KW güç aralığına sahip, duvara monte bir invertör olup, gelen hat voltajının voltaj seviye kontrol modu, hız sensörü olmadan vektör kontrolü olan 380V-480V'dir. Hız sensörsüz vektör kontrolü özellikle fanlar ve pompalar için uygundur. Hız sensörsüz vektör kontrolü yalnızca hız kapalı döngüsüne değil aynı zamanda akım kapalı döngüsüne de sahiptir ve motorun kararlı durum akımı daha kararlıdır.

D71, 8 dijital giriş (LI1-LI8), 2 analog giriş (AI), 2 röle çıkışı (TA), 2 analog çıkış (AO), analog giriş için 5V yardımcı güç kaynağı dahil olmak üzere çok sayıda istemci terminaline sahiptir Sabit giriş, dijital giriş için 24V yardımcı güç kaynağı kullanılır, tüm LI/TA, AI/AO, fonksiyonları tanımlamak için serbestçe programlanabilir. MODBUS arayüzü D71'in standart konfigürasyonudur, herhangi bir opsiyona gerek yoktur. D71, MODBUS aracılığıyla üst düzey otomasyon sistemlerine bağlanabilir. D71 serisi invertör yerleşik PID fonksiyonuna sahiptir, işlem daha esnektir ve arayüzü kontrol etmenin birçok yolu vardır.

04 Sistem Tanıtımı:

Bu sistemde 110KW'lık bir ısı şebekesi sirkülasyon pompasını çalıştırmak için D71 110KW frekans dönüştürücü kullanılmaktadır. Sistemin toplam çıkışı ve dönüş suyu sıcaklığı arasındaki sıcaklık farkını toplayarak ve her alandaki kullanıcı sistemi dönüş suyu sıcaklığının sıcaklık farkını sistem tasarımı sıcaklık farkıyla karşılaştırarak, sirkülasyon pompasının hızı, sistemin toplam akışının ve sıcaklığının ayarlanmasını gerçekleştirmek için invertörün yerleşik PID fonksiyonu tarafından otomatik olarak ayarlanır.

05 Teknik Parametre:

06 Yerinde Kullanım:

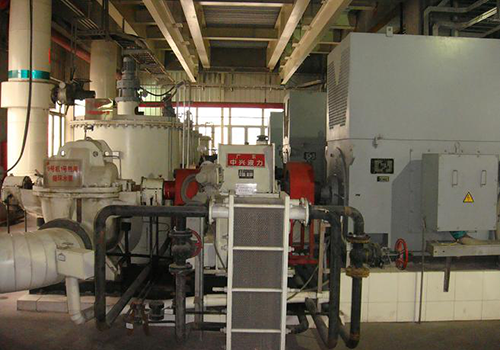

Sahadaki alan durumuna göre kontrol kabinine D71 serisi invertör takılı olup, invertör kurulumu ve saha motoru şekilde gösterildiği gibidir.

07 Çalıştırma Sonucu:

D71 invertör kullanan ısıtma şebekesi sirkülasyonlu su pompası sistemi, üç yıldan fazla bir süredir işletmeye alınmıştır ve iyi ekonomik ve sosyal faydalar elde etmiştir:

Kontrol cihazı güvenilir bir şekilde çalışır ve arıza oranı düşüktür;  PID otomatik ayarlama sayesinde, ısıtma ağındaki her istasyonun eşit olmayan ısıtma ve soğutma olgusu ortadan kaldırılır;

Üretimin insansız çalışmasını gerçekleştirin, emek yoğunluğunu büyük ölçüde azaltın ve üretim verimliliğini artırın;

Ekonomik faydalar önemlidir ve artan yatırımın tamamı bir yıldan fazla bir sürede geri kazanılabilir.

08 Müşteri Avantajları:

Isıtma ağındaki her istasyonun ısıtma ve soğutması tekdüze olup, uzaktaki müşterilerin ısıtma ihtiyaçlarını karşılar ve yakın uçtaki müşterilerin aşırı ısınmasını önler.

Üretimin insansız çalışmasını gerçekleştirin ve üretim verimliliğini artırın;

Mekanik etki azaltılarak bakım maliyetinden büyük oranda tasarruf sağlanır;

Enerji tasarrufu etkisi dikkat çekicidir ve artan yatırımın tamamı bir yıldan fazla bir sürede geri kazanılabilir.
