01 Giriş:

HVAC kavramı ısıtma, havalandırma ve iklimlendirmeyi içerdiğinden merkezi iklimlendirmeden daha geniş bir kavrama sahiptir. HVAC'da enerji tasarrufu kavramı, çevreyi azaltmak veya enerji tasarrufu karşılığında enerji talebini bastırmak değil, artan çevresel ihtiyaçları karşılamak için sosyal ve ekonomik verimlilik elde etmek amacıyla sınırlı Kaynaklar ve enerji tüketim maliyetleriyle entegre kaynak planlama (IRP) yöntemleri ve enerji talep tarafı yönetimi (DSM) tekniklerinin uygulanması yoluyla binaların enerji verimliliğini artırmaktır. D71 invertör, havalimanları, radyo ve televizyon binaları, hastaneler, metrolar gibi üst düzey yerlerdeki ısıtma, havalandırma ve iklimlendirme sistemlerinde yaygın olarak kullanılmaktadır.

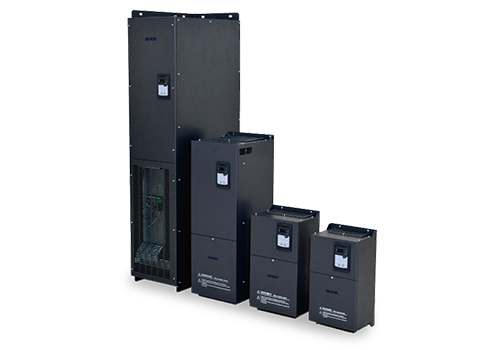

02 Özellikler:

D71 duvara monte invertör olup, güç aralığı 0.75KW-500KW, gelen hat voltajının voltaj seviyesi 380V-480V olup, kontrol yöntemi hız sensörü olmadan vektör kontrolüdür.

D71, 8 dijital giriş (LI1-LI8), 2 analog giriş (AI), 2 röle çıkışı (TA), 2 analog çıkış (AO), analog güç kaynağı için 5V yardımcı güç kaynağı dahil olmak üzere çok sayıda kontrol cihazına sahiptir. Sabit giriş, dijital giriş için 24V yardımcı güç kaynağı kullanılır, tüm LI/TA, AI/AO, fonksiyonları tanımlamak için serbestçe programlanabilir.

MODBUS arayüzü D71'in standart konfigürasyonudur, herhangi bir opsiyona gerek yoktur. D71, MODBUS aracılığıyla üst düzey otomasyon sistemlerine bağlanabilir.

03 Avantajı:

· İyi düşük frekanslı tork performansı (açık döngü 0,5Hz olduğunda tork çıkışının 1,5 katı), düşük frekanslı büyük tork;

· Hızlı tork tepkisi avantajına sahiptir ve yük dalgalandığında akım dalgalanması küçüktür;

· İyi bir aşırı yük kapasitesine ve çevresel uyarlanabilirliğe sahiptir ve yüksek operasyonel güvenilirliğe sahiptir;

· Süper güç şebekesine uyarlanabilirlik, çıkış voltajının, akımın ve hızın stabilitesini sağlamak için ±% 15'e kadar elektrik şebekesi dalgalanmasını önleme yeteneği;

· 15kW ve üzeri, harmonik kontrol ve stabilite açısından iyi performans gösteren ve müşterilerin donanım maliyetlerinden tasarruf etmesine yardımcı olan standart DC reaktörlerle donatılmıştır;

· Mükemmel akım sınırlama özellikleri, güçlü aşırı yük kapasitesi, frekans dönüşüm aşırı yükünü, aşırı akım korumasını etkili bir şekilde azaltabilir ve üretim sürekliliğini en üst düzeye çıkarabilir;

· Güçlü çevresel uyarlanabilirliğe sahiptir ve tamamen bağımsız hava kanalı tasarımı, yağ kirliliği, toz ve nemli ısı gibi zorlu ortamlara karşı direnci büyük ölçüde artırabilir.

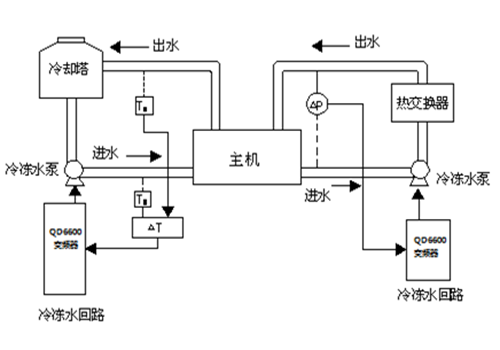

04 sistem tanıtımı:

Bu sistemde, iki adet 110KW soğutulmuş su pompası, iki adet D71 110KW invertör tarafından çalıştırılır ve ayrıca fanları (iç mekan fanları ve soğutma kulesi fanları dahil) çalıştıran birkaç D71 invertör vardır. Soğutulmuş su sirkülasyon sisteminde, invertörün analog geri besleme sinyalini elde etmek için su giriş devresinin sinyali 1 (sıcaklık sinyali veya basınç sinyali) ve su çıkış devresinin sinyali 2 (sıcaklık sinyali veya basınç sinyali) analog modüle gönderilir. İnverterin dahili PID fonksiyonu sayesinde kapalı çevrim otomatik kontrol gerçekleştirilir.

05 Teknik Parametre:

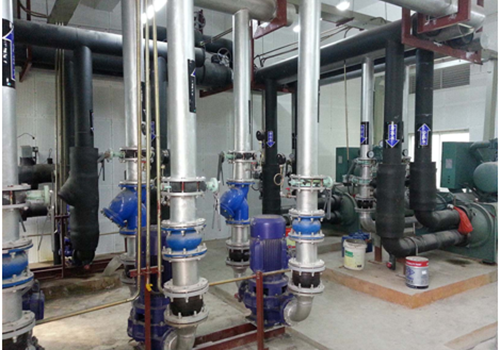

06 Yerinde Kullanım:

Sahadaki alan durumuna göre kontrol kabinine D71 serisi invertör takılı olup, invertör kurulumu ve saha motoru şekilde gösterildiği gibidir.

07 Çalıştırma Sonucu:

D71 invertör kullanan ısıtma, havalandırma ve iklimlendirme kontrol sistemi üç yılı aşkın bir süredir faaliyete geçirilmiştir ve iyi ekonomik ve sosyal faydalar sağlamıştır:

Kontrol cihazı güvenilir bir şekilde çalışır, çevreye iyi uyum sağlar, yağ kirliliği, toz ve nemli ısı gibi zorlu ortamlara dayanabilir ve düşük arıza oranına sahiptir;

Mükemmel akım sınırlama özellikleri, güçlü aşırı yük kapasitesi, frekans dönüşüm aşırı yükünü, aşırı akım korumasını etkili bir şekilde azaltabilir ve üretim sürekliliğini en üst düzeye çıkarabilir;

Merkezi iklimlendirme sistemi, hızlı dinamik yanıt ve yüksek derecede otomasyon ile frekans dönüşümlü kapalı döngü kontrolünü benimser ve tüm sistem dijital ve akıllı kontrolü gerçekleştirir;

Ekonomik faydaları dikkat çekicidir, temel enerji tasarrufu etkisi %35 ila %55 arasındadır ve frekans dönüşüm kontrol sistemi tarafından artırılan yatırımın tamamı bir yıldan fazla bir sürede geri kazanılabilir.

08 Müşteri Avantajları:

PID kapalı döngü otomatik kontrolü çalışanların iş yükünü azaltır ve iş verimliliğini artırır;

Daha az motor kaybı ve bakım maliyetleri;

Frekans dönüştürücünün kapsamlı koruma fonksiyonu üretim sürekliliğini sağlar;

Su pompasının çalışma gürültüsünü azaltın ve binanın konforunu artırın;

Ekonomik faydalar önemlidir ve frekans dönüşüm kontrol sistemi tarafından artırılan yatırımın tamamı bir yıldan fazla bir sürede geri kazanılabilir.
