01 Giriş:

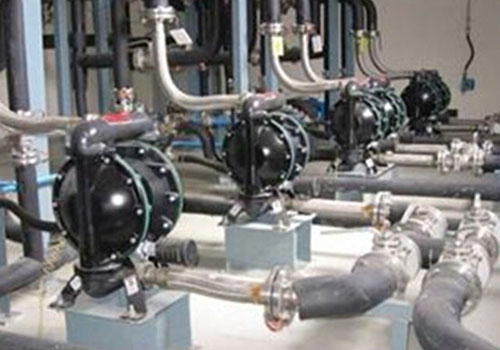

Diyaframlı pompa, güç kaynağı olarak basınçlı hava kullanan, şu anda Çin'deki yenilikçi pompa türü olan yeni bir taşıma makinesi türüdür. Her türlü korozif sıvılar, parçacıklı sıvılar, yüksek viskoziteli, uçucu, yanıcı ve yüksek derecede toksik sıvılar için bunlar tüketilebilir. Diyafram pompalar petrol, kimya, demir dışı metaller, gıda, elektronik, seramik, tekstil ve diğer endüstrilerde kullanılmaktadır. Geleneksel pompalarla pompalanamayan çeşitli ortamları çıkarmak için çeşitli özel durumlarda kurulurlar. Endüstriyel bir kontrol ekipmanı olarak RVE32 frekans dönüştürücünün diyaframlı pompalarda geniş bir uygulama alanı vardır.

02 Özellikler:

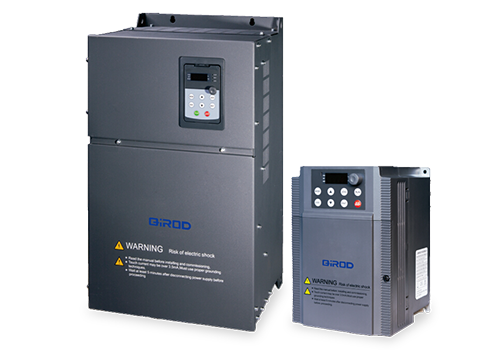

RVE32 duvara monte bir invertör olup, güç aralığı 0.75KW-500KW, gelen hat voltajının voltaj seviyesi 380V-480V olup, kontrol yöntemi hız sensörü olmadan vektör kontrolüdür. RVE32, 8 dijital giriş (LI1-LI8), 2 analog giriş (AI), 2 röle çıkışı (TA), 2 analog çıkış (AO), analog güç kaynağı için 5V yardımcı güç kaynağı dahil olmak üzere çok sayıda trafo merkezine sahiptir. Sabit giriş, dijital giriş için 24V yardımcı güç kaynağı kullanılır, tüm LI/TA, AI/AO, fonksiyonları tanımlamak için serbestçe programlanabilir. MODBUS arayüzü RVE32'nin standart konfigürasyonudur, herhangi bir seçeneğe gerek yoktur. RVE32, MODBUS aracılığıyla üst düzey otomasyon sistemlerine bağlanabilir.

03 Avantajı:

· Düşük frekanslı çalışma ve hızlanma sırasında, diyaframlı pompanın çalışma gereksinimlerini karşılayan nominal elektrik akımının %250'sini sağlayın;

· Hız kontrol doğruluğu ile kontrol doğruluğu %0,2 olup doğru hız kontrolü elde edilir;

· Hızlı tork tepkisi avantajına sahiptir ve yük dalgalandığında akım dalgalanması küçüktür;

· İyi EMC elektromanyetik uyumluluğu, çeşitli karmaşık ortamlara uyum sağlar;

· İyi bir aşırı yük kapasitesine ve çevresel uyarlanabilirliğe sahiptir ve yüksek operasyonel güvenilirliğe sahiptir;

· Güçlü çevresel uyarlanabilirliğe sahiptir ve tamamen bağımsız hava kanalı tasarımı, yağ kirliliği, toz ve nemli ısı gibi zorlu ortamlara karşı direnci büyük ölçüde artırabilir.

04 Sistem Tanıtımı:

Alümina üretim sisteminde, nitelikli ham cevher hamuru diyafram aracılığıyla yüksek basınçlı çözücüye pompalanır, 55KW diyaframlı pompa RVE32 75KW invertör tarafından sürülür ve bulamaç elektromanyetik debimetre tarafından çıkan 4-20mA geri besleme sinyali invertöre gönderilir. Kapalı döngü kontrolü, PI regülatörünün geri besleme portunda gerçekleştirilir, böylece bulamacın akış hızı, alüminanın çözünme oranını sağlamak için belirli bir aralık içinde değiştirilebilir.

05 Teknik Parametre:

06 Yerinde Kullanım:

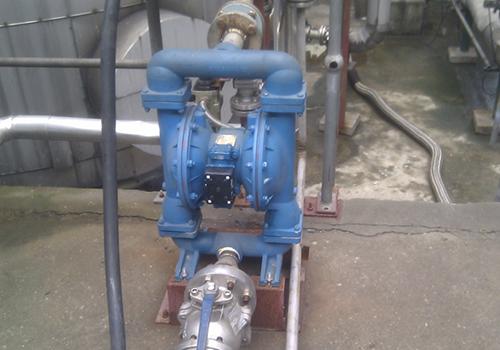

Sahadaki alan durumuna göre kontrol kabinine RVE32 serisi bir invertör takılı olup, invertör kurulumu ve sahadaki motor şekilde gösterildiği gibidir.

07 Çalıştırma Sonucu:

RVE32 invertör diyaframlı pompada üç yılı aşkın süredir hatasız olarak kullanılmaktadır. Uygulama, RVE32 invertörün kalite ve performans açısından performansa sahip olduğunu ve hız düzenleme sürecinde enerji tasarrufu sağladığını kanıtlamıştır. Etki, kullanıcılara somut faydalar sağladı ve kullanıcılar arasında iyi bir itibar oluşturdu.

Kontrol cihazı güvenilir bir şekilde çalışır, çevreye iyi uyum sağlar, yağ kirliliği, toz ve nemli ısı gibi zorlu ortamlara dayanabilir ve düşük arıza oranına sahiptir;

Güvenilir ve istikrarlı çalışma, esnek ve rahat kontrol, doğru kontrol ve yüksek hassasiyet;

Mükemmel akım sınırlama özellikleri, güçlü aşırı yük kapasitesi, frekans dönüşüm aşırı yükünü, aşırı akım korumasını etkili bir şekilde azaltabilir ve üretim sürekliliğini en üst düzeye çıkarabilir;

Ekonomik faydalar önemlidir ve birim ürün başına maliyet azalır.

08 Müşteri Avantajları:

Diyaframlı pompanın doğru beslenmesini tamamen garanti eder, üretim endeksini büyük ölçüde optimize eder, bulamaçtaki alüminanın çözünme oranını ve ekipmanın üretim kapasitesini artırır ve büyük ekonomik faydalar sağlar;

Frekans dönüştürücünün kapsamlı koruma fonksiyonu üretimin sürekliliğini sağlar;

Ekipman teknolojisi seviyesinin iyileştirilmesi ve optimizasyonu, ekipman bakım iş yükünü ve bakım maliyetlerini büyük ölçüde azaltır;

Ekonomik faydalar dikkat çekicidir, birim ürün başına maliyet azalır ve iyi sosyal ve ekonomik faydalar üretilir.
