01 Giriş:

Son yıllarda endüstriyel yıkama ekipmanları esas olarak su yıkama ekipmanlarına dayanmaktadır ve frekans dönüştürücülerin uygulaması giderek daha popüler hale gelmiştir. Bu nedenle frekans dönüştürücüler endüstriyel yıkama ekipmanlarına yeni bir teknolojik devrim getirmiştir. D71 invertör, harici kontrolör olmadan otomatik çok hızlı, ileri ve geri fonksiyonlarını gerçekleştirebilen dahili basit PLC fonksiyonuna sahiptir. Endüstriyel çamaşır makinesi sektöründe geniş bir uygulama alanına sahiptir.

02 Özellikler:

D71 duvara monte invertör olup, güç aralığı 0.75KW-500KW, gelen hat voltajının voltaj seviyesi 380V-480V olup, kontrol yöntemi hız sensörü olmadan vektör kontrolüdür.

D71, 8 dijital giriş (LI1-LI8), 2 analog giriş (AI), 2 röle çıkışı (TA), 2 analog çıkış (AO), analog güç kaynağı için 5V yardımcı güç kaynağı dahil olmak üzere çok sayıda kontrol cihazına sahiptir. Sabit giriş, dijital giriş için 24V yardımcı güç kaynağı kullanılır, tüm LI/TA, AI/AO, fonksiyonları tanımlamak için serbestçe programlanabilir.

MODBUS arayüzü D71'in standart konfigürasyonudur, herhangi bir opsiyona gerek yoktur. D71, MODBUS aracılığıyla üst düzey otomasyon sistemlerine bağlanabilir.

03 Avantajı:

· Güçlü düşük frekanslı yük kapasitesi ile büyük başlangıç torku, açık döngü 0,5Hz'de tork çıkışının 1,5 katı;

· Hızlı tork tepkisi avantajına sahiptir ve yük dalgalandığında akım dalgalanması küçüktür;

· IGBT modülünün geniş marj tasarımı, sık ileri ve geri yüksek akımın uzun süreli çalışmasına uygundur;

· Yüksek hız kontrol hassasiyeti, yüksek frekansta sabit hız; Dahili basit PLC fonksiyonu, harici çamaşır makinesi kontrolörüne gerek yoktur;

· Güçlü çevresel uyarlanabilirliğe sahiptir ve tamamen bağımsız hava kanalı tasarımı, yağ kirliliği, toz ve nemli ısı gibi zorlu ortamlara karşı direnci büyük ölçüde artırabilir.

04 Sistem Tanıtımı:

Bu sistemde endüstriyel çamaşır makinesinin 7.5KW gücündeki motoru D71 11KW invertör ile kontrol edilmekte, çamaşır makinesi kumanda fonksiyonu dahili basit PLC fonksiyonu ile, hızlı frenleme ve park etme ise frenleme direnci üzerinden gerçekleştirilmektedir.

05 Teknik Parametre:

06 Yerinde Kullanım:

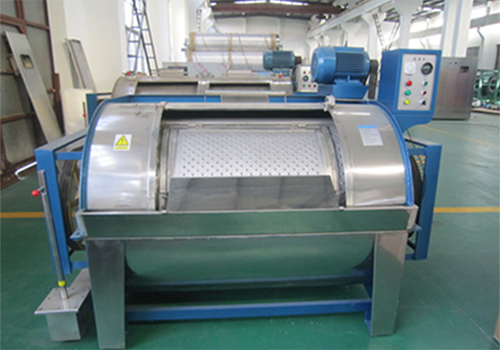

Sahadaki alan durumuna göre kontrol kabinine D71 serisi invertör takılı olup, invertör kurulumu ve saha motoru şekilde gösterildiği gibidir.

07 Çalıştırma Sonucu:

D71 invertör kullanan endüstriyel çamaşır makinesi kontrol sistemi üç yılı aşkın bir süredir faaliyete geçirilmiştir ve iyi ekonomik ve sosyal faydalar elde etmiştir:

Kontrol cihazı güvenilir bir şekilde çalışır, çevreye iyi uyum sağlar, yağ kirliliği, toz ve nemli ısı gibi zorlu ortamlara dayanabilir ve düşük arıza oranına sahiptir;

Mükemmel akım sınırlama özellikleri, güçlü aşırı yük kapasitesi, frekans dönüşüm aşırı yükünü, aşırı akım korumasını etkili bir şekilde azaltabilir ve üretim sürekliliğini en üst düzeye çıkarabilir;

Ekonomik faydalar önemlidir ve frekans dönüşüm kontrol sistemi tarafından artırılan yatırımın tamamı bir yıldan fazla bir sürede geri kazanılabilir.

08 Müşteri Avantajları:

Dahili basit PLC işlevi, müşteri maliyetinden tasarruf sağlar;

Temizleme işlemi gereksinimlerini sağlamak için çalışma hızı tüm süreç boyunca sabittir;

Gürültü önemli ölçüde azaltılmış ve daha sessizdir;

Ekonomik faydalar önemlidir ve frekans dönüşüm kontrol sistemi tarafından artırılan yatırımın tamamı bir yıldan fazla bir sürede geri kazanılabilir.
