01 Giriş:

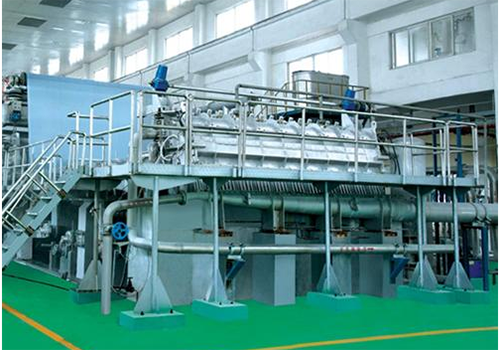

Kağıt endüstrisi, ülke ekonomisinin ve sosyal girişimlerin gelişmesiyle yakından ilişkili, ülkemin ulusal ekonomisinin önemli bir dayanağı olan önemli bir temel hammadde endüstrisidir. Şu anda, yeni kağıt makinelerinin iletim ekipmanlarının %80'inden fazlası AC sürücü invertörlerini benimsemiştir.

Rafiner, kağıt hamuru üretiminin çok kritik bir parçasıdır. Kağıt hamuru üretim hattı bir dizi destekleyici ekipmandan oluşmaktadır. Üretim verimliliğini artırmak ve kağıt hamurunun kalitesini garanti altına almak için her iletim parçasının yüksek derecede koordinasyona ihtiyacı vardır. Şu anda, gelişmiş üretim hatlarının önemli iletimi frekans dönüşümünü benimsiyor. sürmek. D71 invertörün kağıt endüstrisinde geniş bir uygulama yelpazesi vardır.

02 Özellikler:

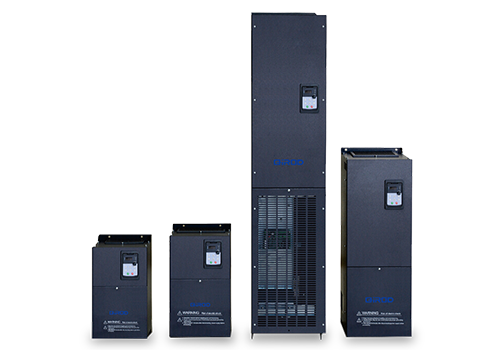

D71 duvara monte invertör olup, güç aralığı 0.75KW-500KW, gelen hat voltajının voltaj seviyesi 380V-480V olup, kontrol yöntemi hız sensörü olmadan vektör kontrolüdür.

D71, 8 dijital giriş (LI1-LI8), 2 analog giriş (AI), 2 röle çıkışı (TA), 2 analog çıkış (AO), analog güç kaynağı için 5V yardımcı güç kaynağı dahil olmak üzere çok sayıda kontrol cihazına sahiptir. Sabit giriş, dijital giriş için 24V yardımcı güç kaynağı kullanılır, tüm LI/TA, AI/AO, fonksiyonları tanımlamak için serbestçe programlanabilir.

MODBUS arayüzü D71'in standart konfigürasyonudur, herhangi bir opsiyona gerek yoktur. D71, MODBUS aracılığıyla üst düzey otomasyon sistemlerine bağlanabilir.

03 Avantajı:

· Büyük başlangıç torku, açık döngü 0,5Hz'de tork çıkışının 1,5 katı, rafineri operasyonunun gereksinimlerini karşılar;

· Hızlı tork tepkisi avantajına sahiptir ve yük dalgalandığında akım dalgalanması küçüktür;

· İyi bir aşırı yük kapasitesine ve çevresel uyarlanabilirliğe sahiptir ve yüksek operasyonel güvenilirliğe sahiptir;

· Süper güç şebekesine uyarlanabilirlik, çıkış voltajının, akımın ve hızın stabilitesini sağlamak için ±% 15'e kadar elektrik şebekesi dalgalanmasını önleme yeteneği;

· Mükemmel akım sınırlama özellikleri, güçlü aşırı yük kapasitesi, frekans dönüşüm aşırı yükünü, aşırı akım korumasını etkili bir şekilde azaltabilir ve üretim sürekliliğini en üst düzeye çıkarabilir;

· Güçlü çevresel uyarlanabilirliğe sahiptir ve tamamen bağımsız hava kanalı tasarımı, yağ kirliliği, toz ve nemli ısı gibi zorlu ortamlara karşı direnci büyük ölçüde artırabilir.

04 Sistem Tanıtımı:

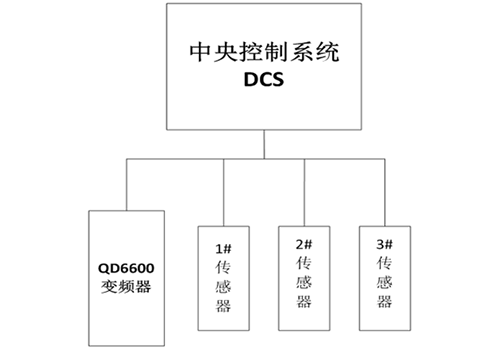

Bu sistemde, rafinerinin 110KW'lık ana motoru, D71 110KW'lık invertör tarafından tahrik edilmektedir ve merkezi kontrol sistemi DCS, her bir iletim sisteminin saha koşullarını gerçek zamanlı olarak izlemek için tüm üretim hattının tüm yönetici bileşenleri ve sensörlerine bağlanmaktadır. Merkezi kontrol sistemi, tüm invertörlerin start-stop, frekans ayarı, arıza sıfırlama ve diğer komutlarını kontrol eder ve her bir invertörü gerçek zamanlı olarak izlemek için tüm invertörlerin akım, gerilim, bara gerilimi ve çalışma frekansı gibi verileri eş zamanlı olarak toplar.

05 Teknik Parametre:

06 Yerinde Kullanım:

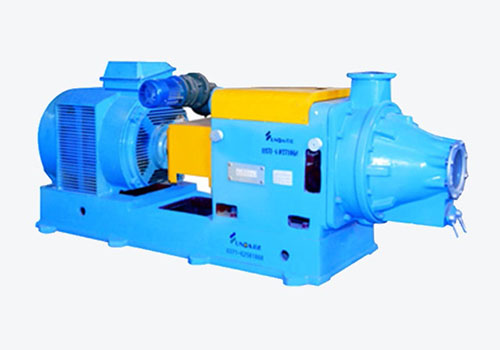

Sahadaki alan durumuna göre kontrol kabinine D71 serisi invertör takılı olup, invertör kurulumu ve saha motoru şekilde gösterildiği gibidir.

07 Çalıştırma Sonucu:

D71 invertör kullanan rafineri kontrol sistemi üç yılı aşkın bir süredir faaliyete geçirilmiştir ve iyi ekonomik ve sosyal faydalar elde etmiştir:

Kontrol cihazı güvenilir bir şekilde çalışır, çevreye iyi uyum sağlar, yağ kirliliği, toz ve nemli ısı gibi zorlu ortamlara dayanabilir ve düşük arıza oranına sahiptir;

Mükemmel akım sınırlama özellikleri, güçlü aşırı yük kapasitesi, frekans dönüşüm aşırı yükünü, aşırı akım korumasını etkili bir şekilde azaltabilir ve üretim sürekliliğini en üst düzeye çıkarabilir;

Besleme miktarı, motorun gerçek çalışma akımı tarafından kontrol edilir ve motorun güvenliğini ve üretimin sürekliliğini sağlayabilen aşırı yük ön alarm fonksiyonuna ve tetiklemesiz fonksiyonuna sahiptir;

Ekonomik faydaları dikkat çekicidir, güç tasarrufu etkisi %20'den fazladır ve frekans dönüşüm kontrol sistemi tarafından artırılan yatırımın tamamı bir yıldan fazla bir sürede geri kazanılabilir.

08 Müşteri Avantajları:

Boya ve ortamın eşit şekilde karışmasını sağlayabilen kullanışlı hız düzenlemesi; Şanzıman kaybını azaltın, bakım maliyetlerinden büyük ölçüde tasarruf edin;

Frekans dönüştürücünün kapsamlı koruma işlevi üretim sürekliliğini sağlar;

Çevrimiçi kademesiz hız ayarı, farklı çeşitler farklı taşlama hızları kullanır;

Ekonomik faydalar önemlidir ve frekans dönüşüm kontrol sistemi tarafından artırılan yatırımın tamamı bir yıldan fazla bir sürede geri kazanılabilir
