01 Giriş:

Pompa ünitesi, sayısı 100.000'in üzerinde olan mevcut petrol üretiminde ana ekipmandır. Elektrik motorunun toplam kurulu gücü 35 milyon KW olup, yıllık enerji tüketimi ise 10 milyar kWh'in üzerindedir. Pompalama ünitesinin elektrik tüketimi, petrol sahasının toplam elektrik tüketiminin yaklaşık %40'ını oluşturur ve işletme verimliliği çok düşüktür, ortalama işletme verimliliği yalnızca %25'tir, güç faktörü düşüktür ve elektrik enerjisi israfı büyüktür. Bu nedenle, pompalama ünitelerinin enerji tasarrufu potansiyeli çok büyüktür ve petrol endüstrisi aynı zamanda "motor sistemlerinin enerji tasarrufunu" teşvik eden önemli bir endüstridir. D71 frekans dönüştürücü kullanılarak pompalama ünitesinin hareket kanunu, sistem verimliliğini artırmak ve enerji tasarrufu ve üretim artışı amacına ulaşmak için petrol kuyusunun değişen çalışma koşullarına uyarlanabilir.

02 Özellikler:

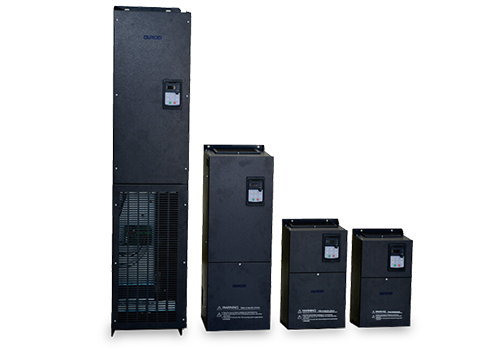

D71 duvara monte invertör olup, güç aralığı 0.75KW-500KW, gelen hat voltajının voltaj seviyesi 380V-480V olup, kontrol yöntemi hız sensörü olmadan vektör kontrolüdür.

D71, 8 dijital giriş (LI1-LI8), 2 analog giriş (AI), 2 röle çıkışı (TA), 2 analog çıkış (AO), analog güç kaynağı için 5V yardımcı güç kaynağı dahil olmak üzere çok sayıda kontrol cihazına sahiptir. Sabit giriş, dijital giriş için 24V yardımcı güç kaynağı kullanılır, tüm LI/TA, AI/AO, fonksiyonları tanımlamak için serbestçe programlanabilir. MODBUS arayüzü D71'in standart konfigürasyonudur, herhangi bir opsiyona gerek yoktur. D71, MODBUS aracılığıyla üst düzey otomasyon sistemlerine bağlanabilir.

03 Avantajı:

· İyi düşük frekanslı tork performansı (açık döngü 0,5Hz olduğunda tork çıkışının 1,5 katı), düşük frekanslı büyük tork;

· 15kW ve üzeri, harmonik kontrol ve stabilite açısından iyi performans gösteren ve müşterilerin donanım maliyetlerinden tasarruf etmesine yardımcı olan standart DC reaktörlerle donatılmıştır;

· Hızlı tork tepkisi avantajına sahiptir ve yük dalgalandığında akım dalgalanması küçüktür;

· İyi bir aşırı yük kapasitesine ve çevresel uyarlanabilirliğe sahiptir ve yüksek operasyonel güvenilirliğe sahiptir;

· Mükemmel akım sınırlama özellikleri, güçlü aşırı yük kapasitesi, frekans dönüşüm aşırı yükünü, aşırı akım korumasını etkili bir şekilde azaltabilir ve üretim sürekliliğini en üst düzeye çıkarabilir;

· Güçlü çevresel uyarlanabilirliğe sahiptir ve tamamen bağımsız hava kanalı tasarımı, yağ kirliliği, toz ve nemli ısı gibi zorlu ortamlara karşı direnci büyük ölçüde artırabilir.

04 Sistem Tanıtımı:

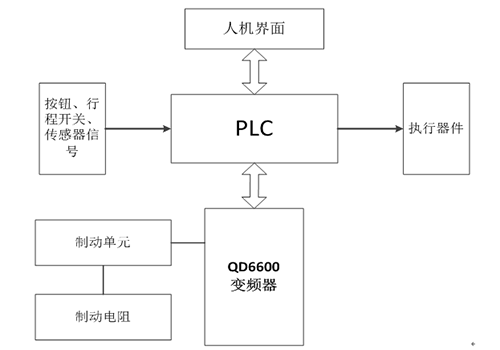

Bu sistemde D71 110KW invertör pompalama ünitesi kowtow'un 75KW motorunu çalıştırır ve dokunmatik ekranı, PLC'ler'yi ve invertörü RS-485 seri iletişim yoluyla sisteme bağlar. İnvertör enerji tüketimi frenlemesini fren ünitesi ve fren direnci aracılığıyla gerçekleştirir.

05 Teknik Parametre:

06 Yerinde Kullanım:

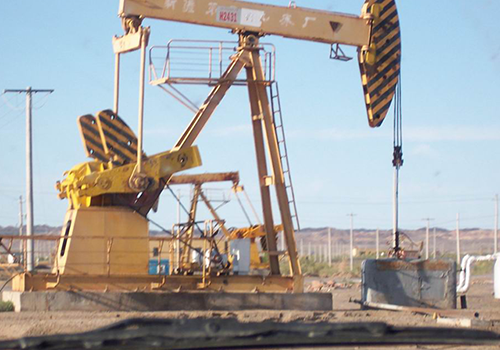

Sahadaki alan durumuna göre kontrol kabinine D71 serisi invertör takılı olup, invertör kurulumu ve saha motoru şekilde gösterildiği gibidir.

07 Çalıştırma Sonucu:

D71 invertör kullanan petrol sahası pompalama ünitesi kowtow makine kontrol sistemi, üç yıldan fazla bir süredir faaliyete geçirilmiştir ve iyi ekonomik ve sosyal faydalar elde etmiştir:

Kontrol cihazı güvenilir bir şekilde çalışır, çevreye iyi uyum sağlar, yağ kirliliği, toz ve nemli ısı gibi zorlu ortamlara dayanabilir ve düşük arıza oranına sahiptir;

Ekstraksiyon hızı dinamik olarak ayarlanabilir, böylece enerji tasarrufu sağlanır ve aynı zamanda ham petrol üretimi artırılır;

Mükemmel akım sınırlama özellikleri, güçlü aşırı yük kapasitesi, frekans dönüşüm aşırı yükünü, aşırı akım korumasını etkili bir şekilde azaltabilir ve üretim sürekliliğini en üst düzeye çıkarabilir.

08 Müşteri Avantajları:

Mekanik parçaların etkisi küçüktür, ekipman bakım miktarı azalır ve bakım maliyeti büyük ölçüde azalır;

İnverterin kapsamlı koruma işlevi üretim sürekliliğini sağlar;

Enerji tasarrufu etkisi dikkat çekicidir ve ham petrol üretimi büyük ölçüde artar;

Sistemin işleyişi emniyetli ve güvenilir olup, ekonomik faydaları da dikkate değerdir.
