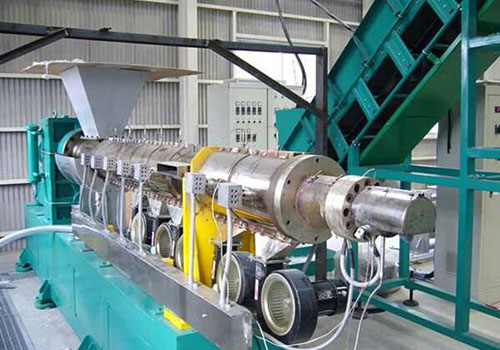

01 Giriş:

Çoğu vidalı ekstruder genellikle DC motorlarla çalıştırılır, ancak güç elektroniği cihazlarının ve mikroişlemci teknolojisinin hızlı gelişimi, AC kontrol teorisinin önerilmesi ve son yıllarda AC kontrol yazılımının gelişmesiyle birlikte AC sürücü teknolojisi birçok uygulama için daha uygundur. DC sürücüler daha uygun maliyetlidir. D71 serisi invertörler vidalı ekstruderlerde kullanılır ve DC sürücülere göre daha iyi hız kontrol performansına ve tork tepki hızına sahiptir.

02 Özellikler:

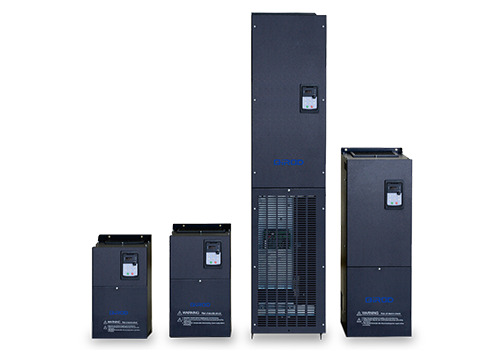

D71 duvara monte invertör olup, güç aralığı 0.75KW-500KW, gelen hat voltajının voltaj seviyesi 380V-480V olup, kontrol yöntemi hız sensörü olmadan vektör kontrolüdür. D71, 8 dijital giriş (LI1-LI8), 2 analog giriş (AI), 2 röle çıkışı (TA), 2 analog çıkış (AO), analog güç kaynağı için 5V yardımcı güç kaynağı dahil olmak üzere çok sayıda kontrol cihazına sahiptir. Sabit giriş 24V yardımcı güç kaynağı, dijital giriş için kullanılır ve tüm LI/TA, AI/AO, fonksiyonları tanımlamak için serbestçe programlanabilir.

MODBUS arayüzü D71'in standart konfigürasyonudur, herhangi bir opsiyona gerek yoktur. QD6600, MODBUS aracılığıyla daha üst düzey bir otomasyon sistemine bağlanabilir.

03 Avantajı:

· Vektör kontrol teorisi ileri düzeydedir, sistem hesaplama yeteneği çok güçlüdür, yük torku hızlı bir şekilde tespit edilebilir, kontrol edilebilir ve telafi edilebilir ve aşırı tork kapasitesi güçlüdür;

· Yüksek verimlilik, aynı güçlü DC tahrik sistemine göre yaklaşık %5 daha yüksektir;

· Motor çıkış performansının aşırı ısınmadan olduğundan emin olun; Düşük frekanslı büyük tork, 0,5Hz %150 nominal tork;

· Servo aşamasının tepki hızı, yük torku keskin bir şekilde değiştiğinde dalgalanma küçüktür;

· Tork sınırlama fonksiyonu aracılığıyla vida koruması sağlayın;

· İyi bir aşırı yük kapasitesine ve çevresel uyarlanabilirliğe sahiptir ve yüksek operasyonel güvenilirliğe sahiptir;

· Tamamen bağımsız hava kanalı tasarımı, yağ kirliliği, toz ve nem gibi zorlu ortamlara karşı direnci büyük ölçüde artırabilir;

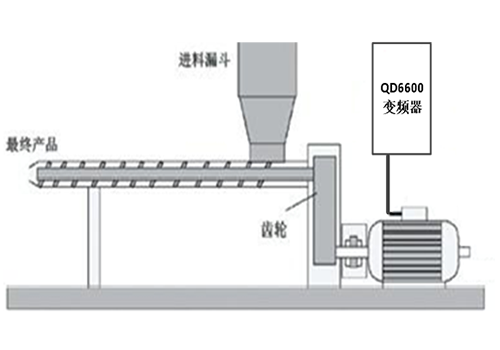

04 Sistem Tanıtımı:

Bu sistemde, vidalı ekstruderin 11KW ana motorunu D71 18.5KW frekans dönüştürücü çalıştırmaktadır. Ana motor invertörünün frekans referansı PLC'ler tarafından RS485 arayüzü üzerinden verilir. Çalışma sırasında, ana motorun doğru hız referansını gerçekleştirmek için hız, dokunmatik ekran üzerinde keyfi olarak değiştirilebilir; Aynı zamanda PLC, MODBUS iletişimi yoluyla invertörün frekansını ve akımını okur.

05 Teknik Parametre:

06 Yerinde Kullanım:

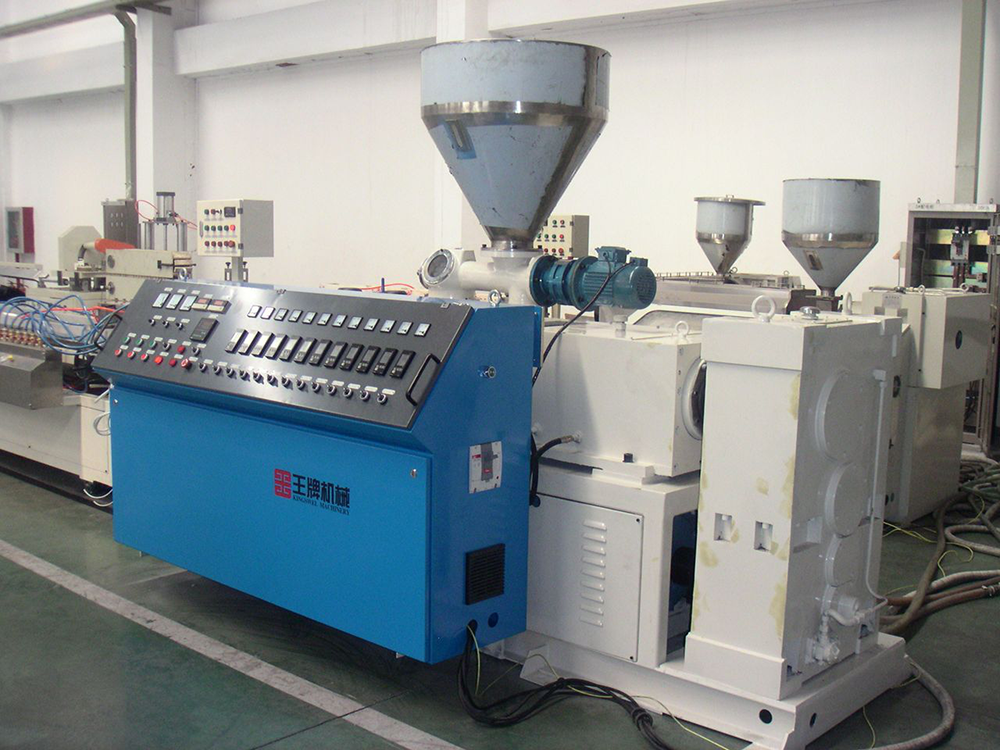

Sahadaki alan durumuna göre kontrol kabinine D71 serisi bir invertör takılı olup, invertör kurulumu ve sahadaki motor şekilde gösterildiği gibidir.

07 Çalıştırma Sonucu:

D71 invertör kullanan vidalı ekstruder kontrol sistemi üç yılı aşkın bir süredir faaliyete geçirilmiştir ve iyi ekonomik ve sosyal faydalar elde etmiştir:

Kontrol cihazı güvenilir bir şekilde çalışır, çevreye iyi uyum sağlar, yağ kirliliği, toz ve nemli ısı gibi zorlu ortamlara dayanabilir ve düşük arıza oranına sahiptir;

Mükemmel akım sınırlama özellikleri, güçlü aşırı yük kapasitesi, frekans dönüşüm aşırı yükünü, aşırı akım korumasını etkili bir şekilde azaltabilir ve üretim sürekliliğini en üst düzeye çıkarabilir;

Hız kontrol hassasiyeti yüksektir ve üretim ürünleri ihtiyaçlara daha uygundur;

Sistem, sahadaki personelin çalışmasına uygun, yüksek hız düzenleme doğruluğuna sahiptir.

08 Müşteri Avantajları:

İnvertör ve iş mili motoru istikrarlı bir şekilde çalışarak bakım maliyetlerini azaltır;

İnverterin kapsamlı koruma işlevi üretim sürekliliğini sağlar;

Ürünlerin üretimi gereksinimlere daha uygun hale gelir ve kusur oranı büyük ölçüde azalır;

Saha personelinin kullanımı daha kolaydır ve yüksek hız düzenleme doğruluğuna sahiptir.
