01 Giriş:

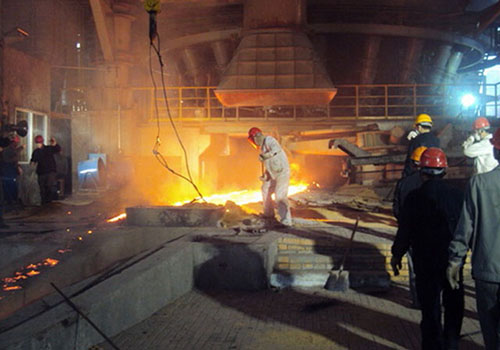

Yüksek fırın demir üretimi, demir çelik endüstrisindeki önemli üretim süreci zincirlerinden (demir üretimi, çelik üretimi, döküm ve haddeleme) biridir ve yüksek fırın yükleme sistemi, yüksek fırın demir üretimi üretiminde önemli bir bağlantıdır. Yüksek fırın demir üretiminin normal talebini sağlamak için hammaddeler sürekli olarak fırının üst kısmından yüksek fırına gönderilir. RVE32 frekans dönüştürücü, demir üretimi yüksek fırınının çift kabinli kaldırma ve besleme sisteminde olgun bir uygulamaya sahiptir.

02 Özellikler:

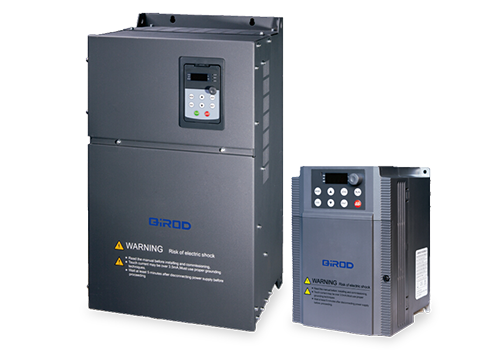

RVE32 duvara monte bir invertör olup, güç aralığı 0.75KW-500KW, gelen hat voltajının voltaj seviyesi 380V-480V olup, kontrol yöntemi hız sensörü olmadan vektör kontrolüdür. RVE32, 8 dijital giriş (LI1-LI8), 2 analog giriş (AI), 2 röle çıkışı (TA), 2 analog çıkış (AO), analog güç kaynağı için 5V yardımcı güç kaynağı dahil olmak üzere çok sayıda kontrol cihazına sahiptir. Sabit giriş, dijital giriş için 24V yardımcı güç kaynağı kullanılır, tüm LI/TA, AI/AO, fonksiyonları tanımlamak için serbestçe programlanabilir.

MODBUS arayüzü RVE32'nin standart konfigürasyonudur, herhangi bir seçeneğe gerek yoktur. RVE32, MODBUS aracılığıyla üst düzey otomasyon sistemlerine bağlanabilir.

03 Avantajı:

· Tam yük gereksinimlerini daha iyi karşılayan iyi düşük frekans performansı (0,5Hz açık döngüde tork çıkışının 1,5 katı);

· Hızlı tork tepkisi avantajına sahiptir ve yük dalgalandığında akım dalgalanması küçüktür;

· İyi bir aşırı yük kapasitesine ve çevresel uyarlanabilirliğe sahiptir ve yüksek operasyonel güvenilirliğe sahiptir;

· Düşük frekanslı çıkış performansı iyidir, tork tepkisi hızlıdır ve hız stabilizasyon doğruluğu yüksektir.

· Mükemmel akım sınırlama özellikleri, güçlü aşırı yük kapasitesi, frekans dönüşüm aşırı yükünü, aşırı akım korumasını etkili bir şekilde azaltabilir ve üretim sürekliliğini en üst düzeye çıkarabilir;

· Güçlü çevresel uyumluluk, tamamen bağımsız hava kanalı tasarımı, yağ kirliliği, toz ve nem gibi zorlu ortamlara karşı direnci büyük ölçüde artırabilir;

04 Sistem Tanıtımı:

Bu sistemde 160KW'lık bir kaldırma motoru, RVE32 200KW'lık bir invertör tarafından tahrik edilir ve bir vinç aynı anda sol ve sağdaki iki arabayı birbirini yukarı ve aşağı hareket ettirecek şekilde çalıştırır, yani arabalardan biri yukarıya doğru beslenir ve diğeri boş bir araba için alçalır. Yavaşlama frenlemesi ve üstten boşaltma gibi durumlarda invertör bara voltajı yükseltilebilir ve hızlı frenleme ve durmayı sağlamak için harici frenleme ünitesi ve frenleme direnci kullanılır.

05 Technical Parameter:

06 Yerinde Kullanım:

Sahadaki alan durumuna göre kontrol kabinine RVE32 serisi bir invertör takılı olup, invertör kurulumu ve sahadaki motor şekilde gösterildiği gibidir.

07 Çalıştırma Sonucu:

RVE32 invertör kullanan yüksek fırın çift arabalı vinç besleme kontrol sistemi, üç yılı aşkın bir süredir faaliyete geçirilmiştir ve iyi ekonomik ve sosyal faydalar elde etmiştir.

Kontrol cihazı güvenilir bir şekilde çalışır, çevreye iyi uyum sağlar, yağ kirliliği, toz ve nemli ısı gibi zorlu ortamlara dayanabilir ve düşük arıza oranına sahiptir;

Besleyicinin düzgün kaldırma ve hız değişimini gerçekleştirin ve geleneksel vinç sisteminin büyük başlangıç ​​titreşimi, kolay kayma ve römork fenomeninden kaçının;

Mükemmel akım sınırlama özellikleri, güçlü aşırı yük kapasitesi, frekans dönüşüm aşırı yükünü, aşırı akım korumasını etkili bir şekilde azaltabilir ve üretim sürekliliğini en üst düzeye çıkarabilir.

08 Müşteri Avantajları:

Mekanik parçaların etkisi küçüktür, ekipman bakım miktarı azalır ve bakım maliyeti büyük ölçüde azalır;

Frekans dönüştürücünün kapsamlı koruma fonksiyonu üretim sürekliliğini sağlar;

Sistemin işleyişi emniyetli ve güvenilir olup, ekonomik faydaları da dikkate değerdir.
