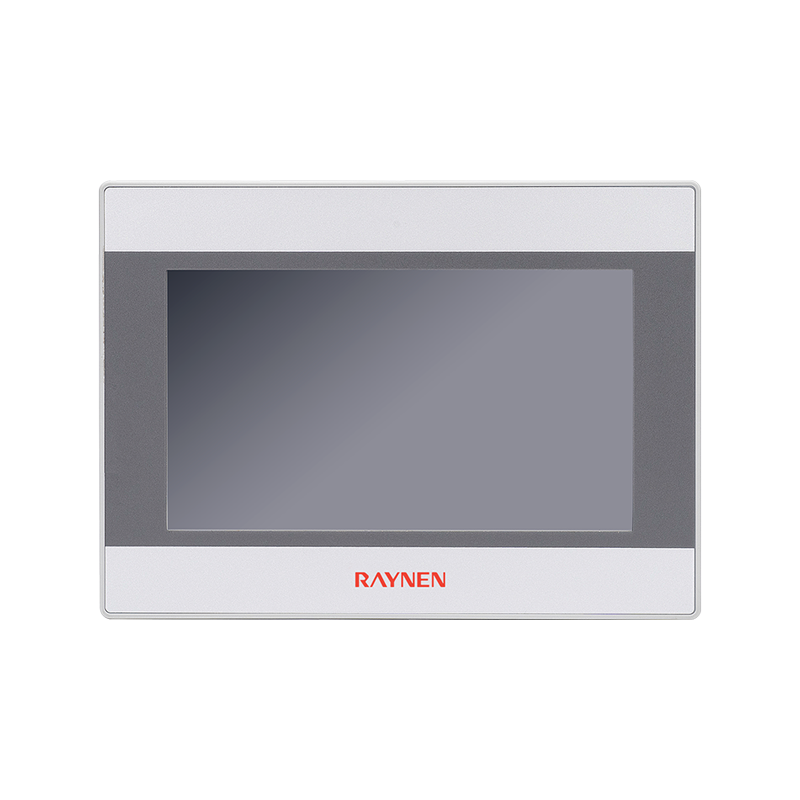

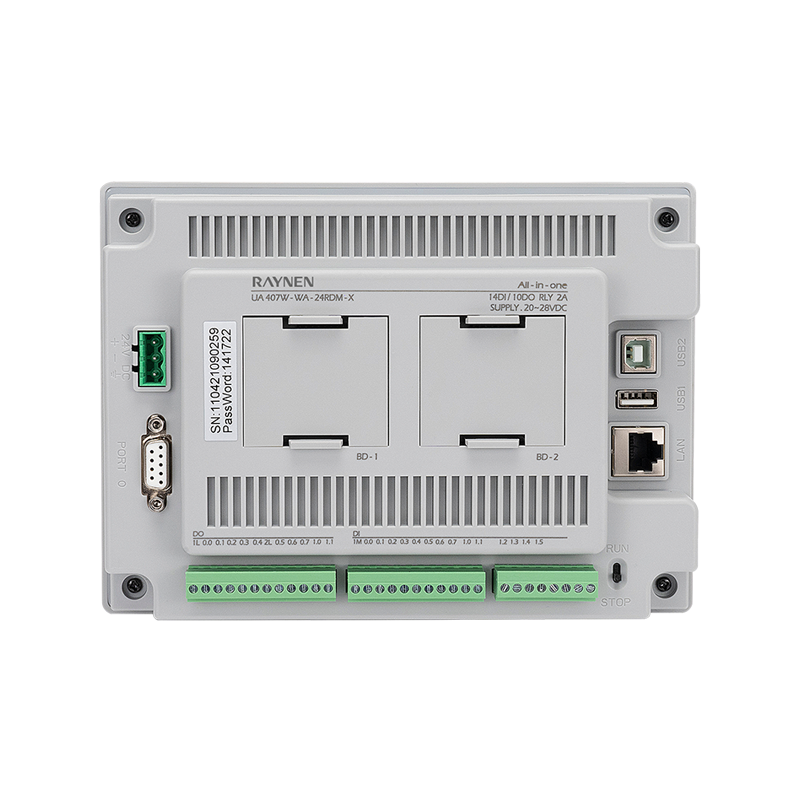

Ürün Özeti
| | • Endüstriyel İnternet işlevlerini destekler ve uzaktan çalıştırılabilir; • Ağ bağlantı noktası, kolay indirme için HMI ve PLC programlarını doğrudan indirebilir; • Ana gövde, uygun şekilde seçilebilen dijital ve analog miktarları destekler; • Farklı saha ihtiyaçlarına esnek bir şekilde uyum sağlamak için 2 BD genişletme sürümünü destekler; • PLC bölümü Japon tarzı programlamayı kullanır |
Avantaj
| | | |
| 1GHz | BD Uzantısı | RAM 256M/FLAŞ 256M |
| Yüksek hız, sorunsuz kullanım | Çeşitli BD kartı kombinasyonları | Büyük kapasite, büyük verilerin depolanması |
| | | |
| | | |
| Ağ bağlantı noktası indirme | RS485 | Çeşitli programlama ortamları |
| Ağ bağlantı noktası PLC ve HMI'yı indirebilir programlar | Harici seri cihazı destekleyin | Japonca programlamayı destekleyin |
| | | |
| |  | |
| USB HOST | Lua Komut Dosyası | Nesnelerin İnterneti |
| HMI programlarını güncelleyin ve verileri saklayın | Destek komut dosyaları, daha çeşitli işlemler | Endüstriyel Nesnelerin İnterneti ve uzaktan izleme desteği |
Ürün boyutu (birim: mm)
Şartname
| Sipariş numarası | BAE 407W WA-24RDM-X | BAE 407W WA-18RAM-X | BAE 407W WA-24TDM-X | BAE 407W WA-18TAM-X | |
| HMI spesifikasyonları | |||||
| LCD ekran | 7″ TFT | ||||
| Ekran rengi | 65535 renk | ||||
| Çözünürlük | 1024×600 | ||||
| Arka ışık türü | IP'ler | ||||
| Ekran parlaklığı | 400cd/㎡ | ||||
| Arka ışık ömrü | >20000 saat | ||||
| Dokunma türü | 4 telli dirençli tip | ||||
| İşlemci | R16, 1 GHz | ||||
| Depolama | 256MB FLAŞ 256MB DDR3 | ||||
| USB Ana Bilgisayarı | USB2.0 × 1, Tip A (USB1), U disk ürün yazılımını ve yapılandırma güncellemesini destekler | ||||
| USB Bağlayıcı | Yok | ||||
| ethernet | 10/100M uyarlanabilir | ||||
| Programlama yazılımı | Tekyüzlü | ||||
| PLC Parçası | |||||
| Bellek | BM Serisi | Program 16K Veri 10K | |||
| X Serisi | Program 32K | ||||
| Toplam zamanlayıcı sayısı | BM Serisi | Toplam 256, 4 1ms, 16 10ms, 236 100ms | |||
| X Serisi | Toplam 512, 260 1ms, 46 10ms, 206 100ms | ||||
| Toplam sayaçlar | 256 | ||||
| Saat | Yerleşik | ||||
| Güç kapalıyken tutma | Destek | ||||
| İletişim arayüzü | PORT0: PPI/MODBUS/Freeport (3-RS485 , 8-RS485-) PORT1: PPI Desteği (Yerleşik) | ||||
| Yerel entegre dijital giriş | 14 Giriş 24VDC | 10 Giriş 24VDC | 14 Giriş 24VDC | 10 Giriş 24VDC | |
| Giriş türü | PNP/NPN | ||||
| Yüksek hızlı sayma | Desteks 2-way 20KHz single-phase input, or 1-way 20KHz AB phase input | ||||
| Yerel entegre dijital çıkış | 10 Çıkış, röle | 8 Çıkış, röle | 10 çıkış, transistör NPN | 8 çıkış, transistör NPN | |
| Nokta başına nominal akım [maksimum] | 1 Hz | 1 Hz | 50Hz ×2 | 50Hz ×2 | |
| Darbe çıkışı | - | 4AI | - | 4AI | |
| Yerel entegre analog giriş | - | 12 bit | - | 12 bit | |
| Çözünürlük | - | 0-20mA | - | 0-20mA | |
| Akım girişi | - | 0 - 32000 | - | 0 - 32000 | |
| Veri sözcüğü formatı tam ölçekli aralık | - | 2AO | - | 2AO | |
| Yerel entegre analog çıkış | - | 12 bit | - | 12 bit | |
| Çözünürlük full-scale range | - | Gerilim 0-10V Akım 0-20mA | - | Gerilim 0-10V Akım 0-20mA | |
| Sinyal aralığı | - | 0 - 32000 | - | 0 - 32000 | |
| Veri sözcüğü formatı tam ölçekli aralık | | | | | |
| BD kartı genişletmesi | Desteks up to 2 BD boards | ||||
| Platform hizmeti | |||||
| VPN uzaktan indirme | Destek | ||||
| Uzaktan veri izleme | Destek 500 real-time data | ||||
| Alarmı itme | SMS/WeChat/Telefon/APP | ||||
| Elektriksel özellikler | |||||
| Güç kaynağı | 24VDC | ||||
| Güç | 8W | 9W | 8W | 9W | |
| Yapısal özellikler | |||||
| Gövde rengi | Gri | ||||
| Muhafaza malzemesi | ABS bilgisayar plastik | ||||
| Boyutlar | 203 × 149 × 60 (mm) | ||||
| Açılış boyutu | 192x138 (mm) | ||||
| Ağırlık | Yaklaşık 1.2 kg | ||||
| Çalışma sıcaklığı | 0 ~ 50°C | ||||
| Koruma seviyesi | Ön panel IP65 | ||||
Bağlantı Şeması
