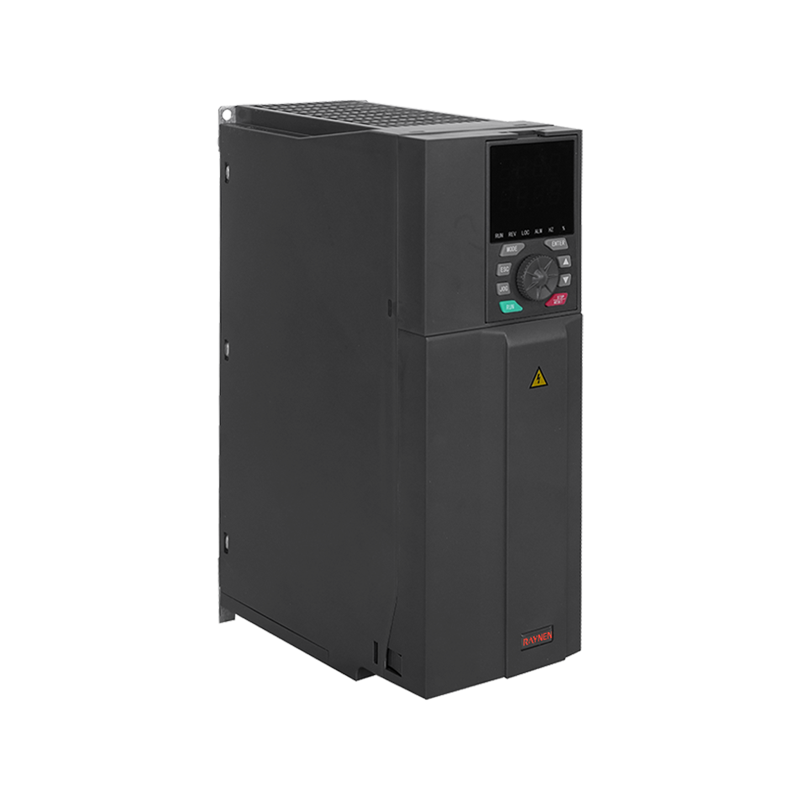

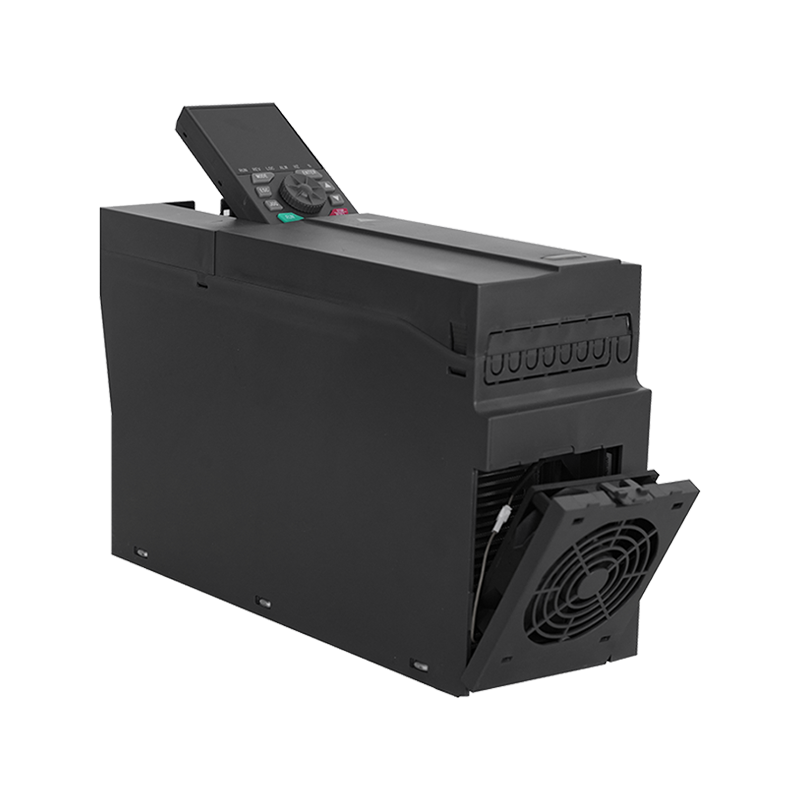

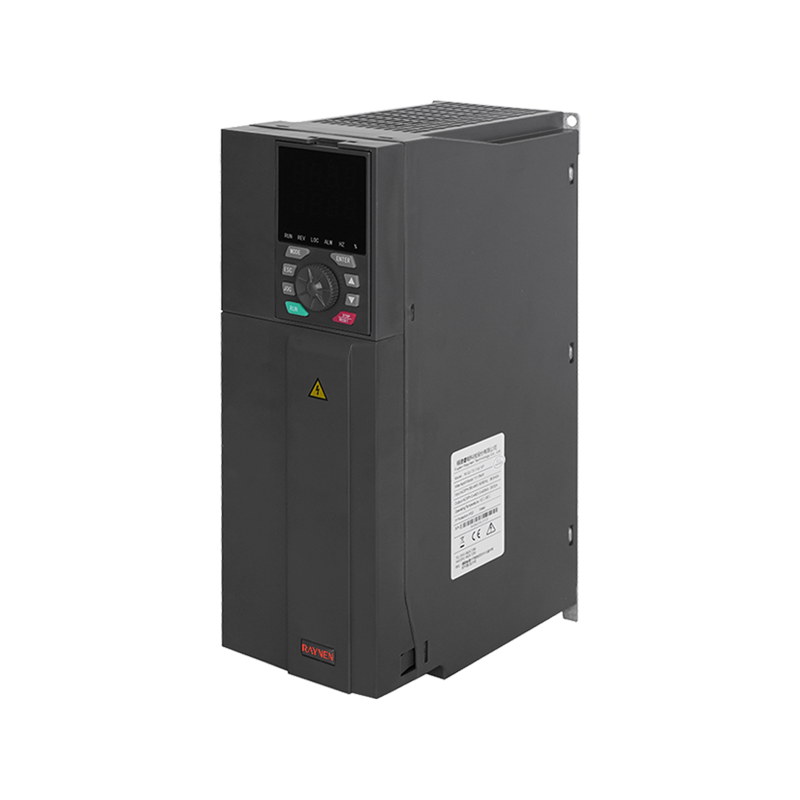

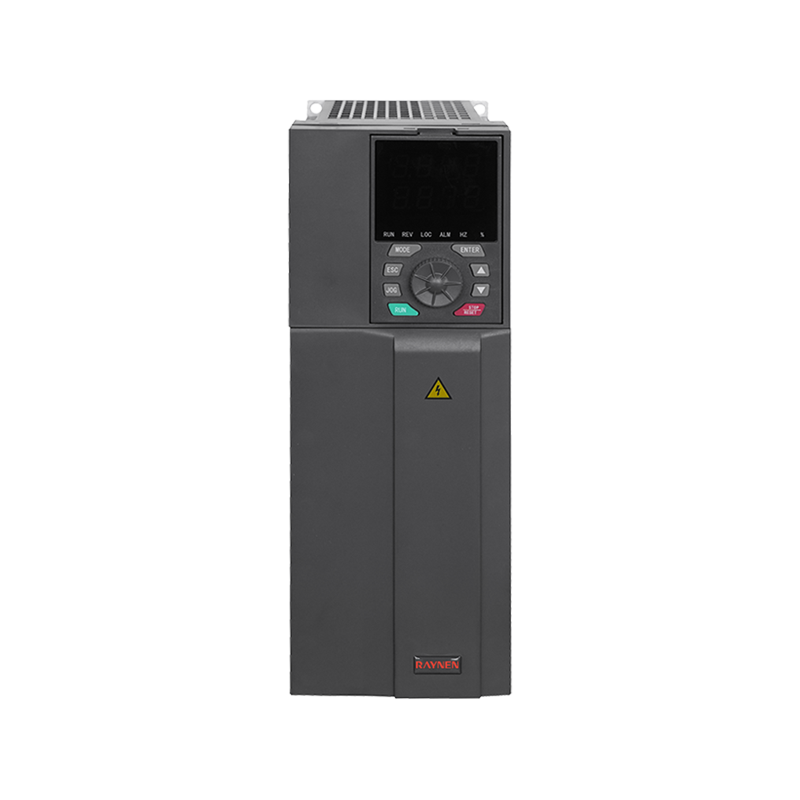

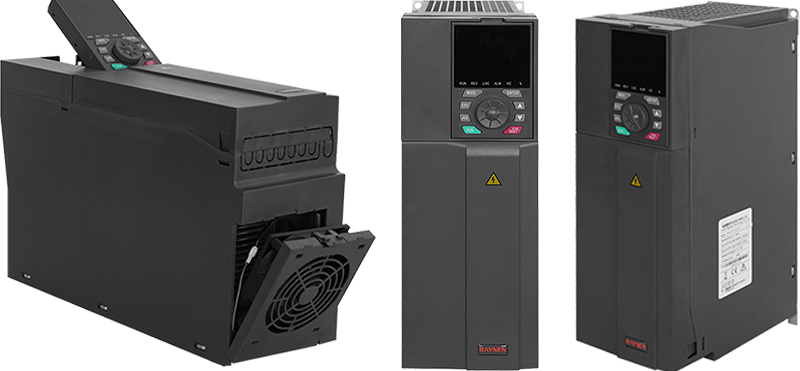

Ürün Özeti
Anlam ve Sadelik
| | Harici klavye çift satırı destekler | | Dört katmanlı devre kartı tasarımı, üç kez Koruyucu boya püskürtme |
| | Yüklü tam otomatik bitmiş ürün testi | | Çift CPU daha kararlı çalışmasını sağlar |
| | Yüksek sıcaklıkta çalışan, ısı dağılımının düz ve geniş diş yüzeyi | | 60 derecelik yüksek sıcaklıkta 48 saat yaşlandırma |
| Parametrik | ||
 | Modeli | RVE32-T3-11G/15P ~ RVE32-T3-15G/18P |
| Gerilim | 380V | |
| P dereceli (kW) | 11/15/18 | |
| Nominal giriş akımı (A) | 36,6/40/47 | |
| Nominal çıkış akımı (A) | 25/32/38 | |
| Boyutlar (mm) | 353*120*222 | |
| Kurulum boyutu (mm) | 341*108 | |

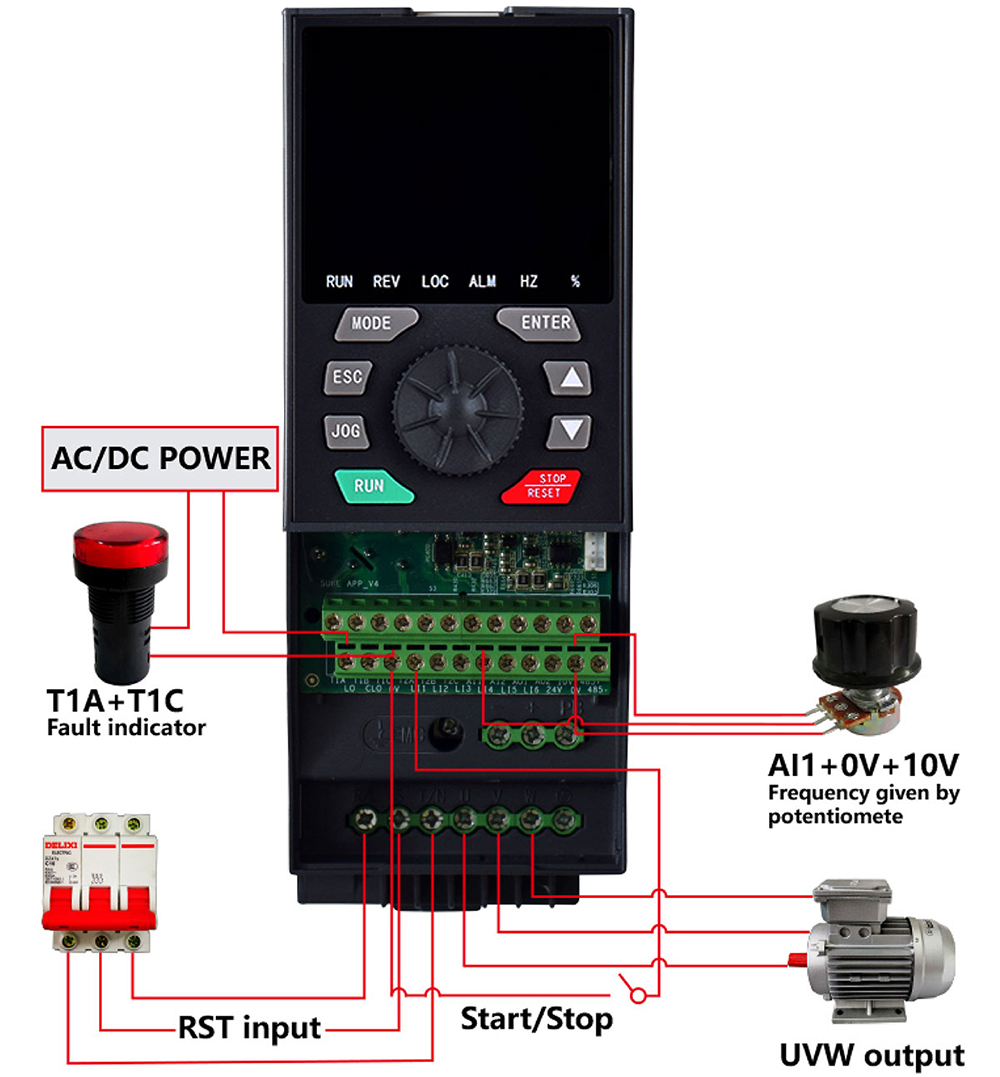

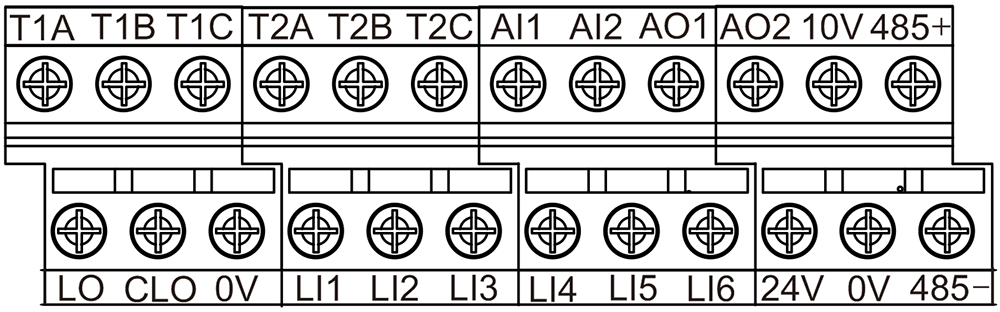

Kontrol Terminalleri Yapı Şeması
Parametre Ayarları

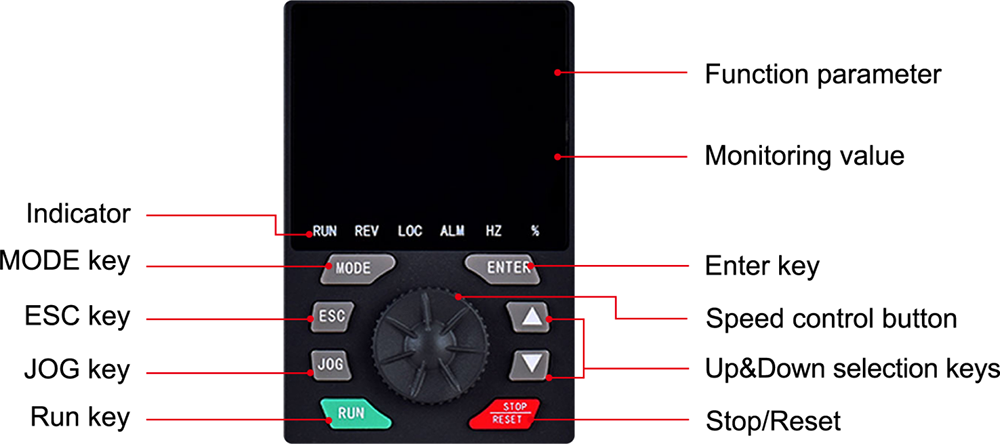

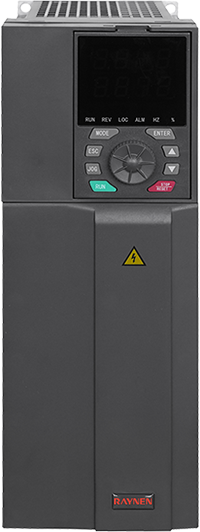

Çalıştırma Tuş Takımı Talimatları

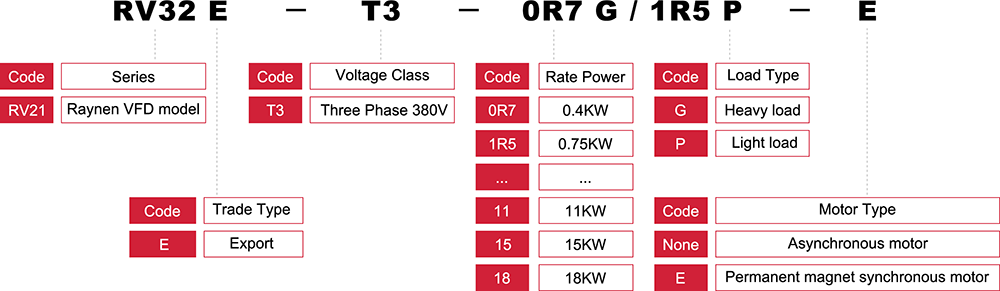

Modeli Nomenclature
Seçim tablosu Üç fazlı T3 tipi (Plastik Kasa)
| İnvertör Modeli | G tipi makine (ağır yük) | P tipi makine (hafif yük) | Boyutlar (mm) | Kurulum boyutu (mm) | ||||||||
| Ben (A)'dayım | Ben çıktım (A) | P dereceli (kK) | Ben (A)'dayım | Ben çıktım (A) | P dereceli (kK) | H | W | D | H1 | W1 | Diyafram | |
| RVE32-T3-0R7G/1R5P | 3.6 | 2.6 | 0.75 | 6.4 | 4.1 | 1.5 | 206 | 76.5 | 168.5 | 195 | 66.5 | Φ5 |
| RVE32-T3-1R5G/2R2P | 6.4 | 4.1 | 1.5 | 8.7 | 5.5 | 2.2 | ||||||
| RVE32-T3-2R2G/3P | 8.7 | 5.5 | 2.2 | 10.9 | 6.9 | 3 | ||||||
| RVE32-T3-3G/4P | 10.9 | 6.9 | 3 | 14 | 9.5 | 4 | ||||||
| RVE32-T3-4G/5R5P | 14 | 9.5 | 4 | 20.7 | 12.6 | 5.5 | 262 | 100 | 171 | 251 | 90 | Φ5 |
| RVE32-T3-5R5G/7R5P | 20.7 | 12.6 | 5.5 | 26.5 | 18.5 | 7.5 | ||||||
| RVE32-T3-7R5G/11P | 26.5 | 18.5 | 7.5 | 36.6 | 25 | 11 | ||||||
| RVE32-T3-11G/15P | 36.6 | 25 | 11 | 40 | 32 | 15 | 353 | 120 | 222 | 341 | 108 | Φ7 |
| RVE32-T3-15G/18P | 40 | 32 | 15 | 47 | 38 | 18.5 | ||||||
Notlar: 380V VFD için, 37KW ve altındaki ürünler standart olarak dahili fren ünitesi ile donatılmıştır, 45KW-185KW dahili fren ünitesi ile donatılabilir, 200-800kW harici fren ünitesi ile donatılabilir.
Performans ve Yapılandırma
| Temel uygulama fonksiyonları | |
| Düşük frekanslı tork artışı | Gerilim yükseltme ve tork yükseltme, V/F kontrolünün ve hız sensörsüz tork kontrolünün düşük frekanslı torkunu sırasıyla yaklaşık %0,1~%30,0 oranında artırabilir. |
| V/F eğrisi | Doğrusal tip, çok noktalı tip |
| Hızlanma/yavaşlama eğrisi | Doğrusal veya S şeklinde hızlanma ve yavaşlama: üç grup hızlanma ve yavaşlama süresi: hızlanma ve yavaşlama zaman aralığı: 0-3200s |
| Otomatik voltaj regülasyonu (AVR) | Şebeke voltajı değiştiğinde çıkış voltajını otomatik olarak sabit tutabilir |
| Dahili PID | Proses kontrolünü kolaylıkla gerçekleştirebilen kapalı çevrim kontrol sistemi |
| DC frenleme | DC frenleme range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| Yavaş hareket kontrolü | Motor hemen çalıştırılıp durdurulabilir; Jog frekansı ayar aralığı: 0,0-20,0Hz; Jog stop modu: yavaşlama/serbest/DC frenleme |
| Frekans atlamalı | İnverterin bu frekans bandında çalışmasını önlemek için üç atlama frekans noktası ve bunlara karşılık gelen atlama frekans aralıkları ayarlanabilir |
| Çok hızlı | 4 lojik giriş portu aracılığıyla 15'e kadar ayarlanabilir =Çalışma frekansı |
| Giriş toplamı | Frekans ayarı olarak 2 analog girişin cebirsel işlem sonucunu kullanın, frekans ayarını daha esnek hale getirin |
| 2 set motor parametresi arasında geçiş yapma | Mevcut tahrikli motora uyacak şekilde iki set motor parametresi serbestçe ayarlanabilir ve değiştirilebilir |
| İnvertör koruması | Giriş/çıkış faz kaybı koruması, düşük yük algılama, aşırı tork koruması, Düşük gerilim koruması, aşırı gerilim koruması, aşırı akım koruması, aşırı ısınma koruması, faz-faz kısa devre koruması |
| Motor koruması | Motor termal koruması, Motor akım limiti, Motor aşırı yükü, Motor kısa devresi |
| Elektriksel Özellikler | |
| Giriş voltajı | Üç fazlı AC, 380-480V, 50/60Hz |
| Çıkış voltajı | %0-100 giriş voltajı, 0,5Hz-400Hz |
| Kontrol modu | Sabit tork V/F, karesel yük V/F, sensörsüz vektör kontrolü, enerji tasarrufu modu |
| Anahtarlama frekansı | 1.5kHz-12kHz Otomatik anahtarlama frekansı ayarlama fonksiyonu ayarlanabilir: sıcaklık arttığında anahtarlama frekansı otomatik olarak azaltılır Sıcaklık normale döndüğünde anahtarlama frekansı başlangıç değerine döner |
| Aşırı akım yeteneği | %150 nominal çıkış akımı 60 sn, %200 nominal çıkış akımı 2 sn |
| Kontrol Sinyali | ||
| Frekans ayar sinyali | Entegre operasyon paneli | Membran anahtarı (düğme), hız düğmesi (potansiyometre) |
| Harici sinyal | YUKARI/AŞAĞI ayarı, analog giriş, çoklu hız, harici panel, seri iletişim | |
| Başlat ve Durdur kontrol sinyali | Entegre operasyon paneli | ÇALIŞTIR, DURDUR düğmeleri |
| Harici sinyal | Lojik giriş terminali, harici panel, seri iletişim | |
| Kontrol devresi özellikleri | ||
| Dahili güç kaynağı mevcut | 10V 24V | 10VDC±5%, maksimum akım 10mA, referans potansiyometresi için Lojik giriş portu için 24VDC±5%, maksimum akım 100mA |
| Analog Giriş | AI1 | Gerilim analog girişi: 0-5VDC veya 0-10VDC, empedans 30k'dir Mevcut analog giriş: 0/4-20mADC, empedans 250Ω Çözünürlük: 10 bit A/D dönüşümü Fabrika varsayılan ayarı: 0-5VDC voltaj girişi |
| AI2 | Gerilim analog girişi: 0-10VDC veya PTC prob girişi Çözünürlük: 10 bit A/D dönüşümü | |
| Lojik Giriş | LI1-LI8 | 0-24VDC güç kaynağı Pozitif mantık (kaynak) ve negatif mantık (lavabo) isteğe bağlıdır ve fabrika varsayılanı negatif mantıktır İleri, geri, çalıştırma, arıza sıfırlama, çoklu hız ve diğer 69 fonksiyon isteğe bağlıdır 15kW'ın (dahil) altındaki ürünlerde yalnızca LI1-LI6 bulunur |
| AI1, AI2 Zorunlu geçerli giriş | 15kW'ın (dahil) altındaki invertörlerde AI1 ve AI2, lojik girişler olarak ayarlanabilir. F309 ve F310 zorunlu geçerli girişlerdir ve bunların yapılandırma işlevleri, güç açıkken her zaman geçerlidir. | |
| Analog Çıkış | AO1, AO2 | Gerilim analog çıkışı: 0-10VDC, minimum yük empedansı 470Ω Mevcut analog çıkış: 0/4-20mA, maksimum yük empedansı 700Ω Çözünürlük: 8 bit Çıkış frekansı, çıkış akımı, hız ayarı, seri çıkış verileri ve diğer işlevler isteğe bağlıdır |
| Lojik Çıkış | LO, CLO | Açık kolektör, maksimum akım 100mA, maksimum voltaj 30VDC Lojik çıkış veya darbe çıkışı isteğe bağlıdır; fabrika varsayılan ayarı mantıksal çıkıştır Çıkış frekansı, çıkış akımı, hız ayarı, seri çıkış verileri ve isteğe bağlı diğer çıkış işlevleri |
| Röle Çıkışı | T1A,T1B,T1C T2A、T2B、T2C | T1A normalde açık, T1B normalde kapalı, T1C ortak noktası T2A normalde açık, T2B normalde kapalı, T2C ortak noktası Kontak kapasitesi: 5A@250VAC, 5A@30VDC Arıza, alarm, frekansa ulaşma ve diğer fonksiyonlar isteğe bağlıdır T1A varsayılan olarak arızaya, T2A varsayılan olarak çalışmaya geçer |
| Seri İletişim | MODBUS-RTU, 2 kablolu RS-485, terminal arayüzü | |
| Elektriksel Özellikler | |
| AC Sürücü koruması | Giriş faz kaybı koruması, Çıkış faz kaybı koruması, Düşük yük algılama, Aşırı tork koruması, Düşük gerilim koruması, Aşırı gerilim koruması, Aşırı akım koruması, Aşırı ısınma koruması, Faz kısa devre koruması |
| Motor koruması | Motor termal koruması, Motor akımı sınırlama, Motor aşırı yükü, Motor kısa devresi |
| Elektriksel Özellikler | |||
| Koruma seviyesi | IP20 | Ortam nemi | %95 yoğuşma veya su birikmesi yok |
| Çalışma/Depolama sıcaklığı | -10~40°C/-20~60°C | Rakım | 1000 m'nin altında |
| Soğutma yöntemi | Zorunlu hava soğutma | Kurulum yeri | Kapalı |
