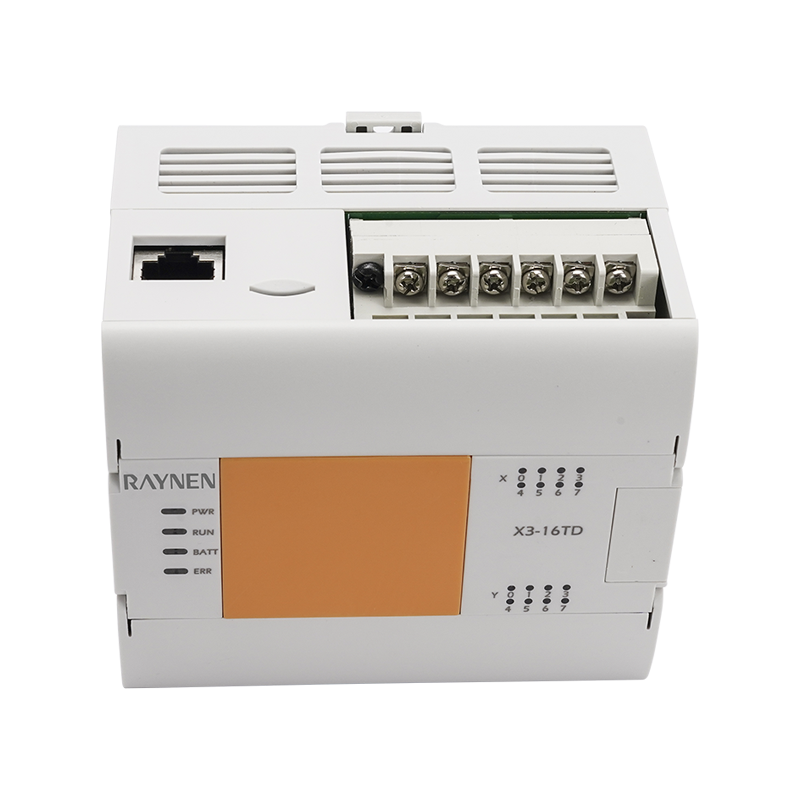

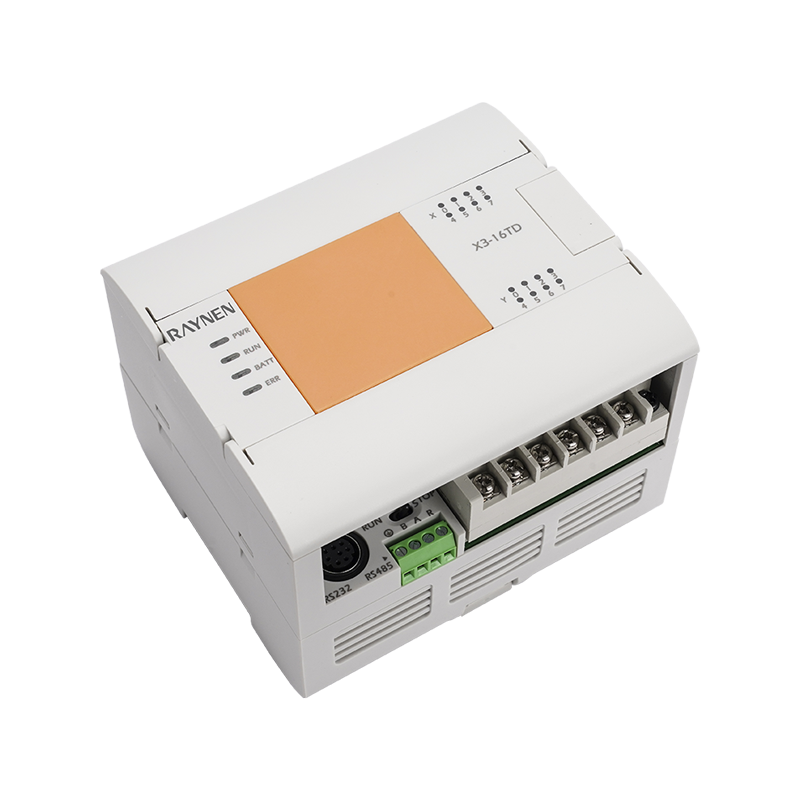

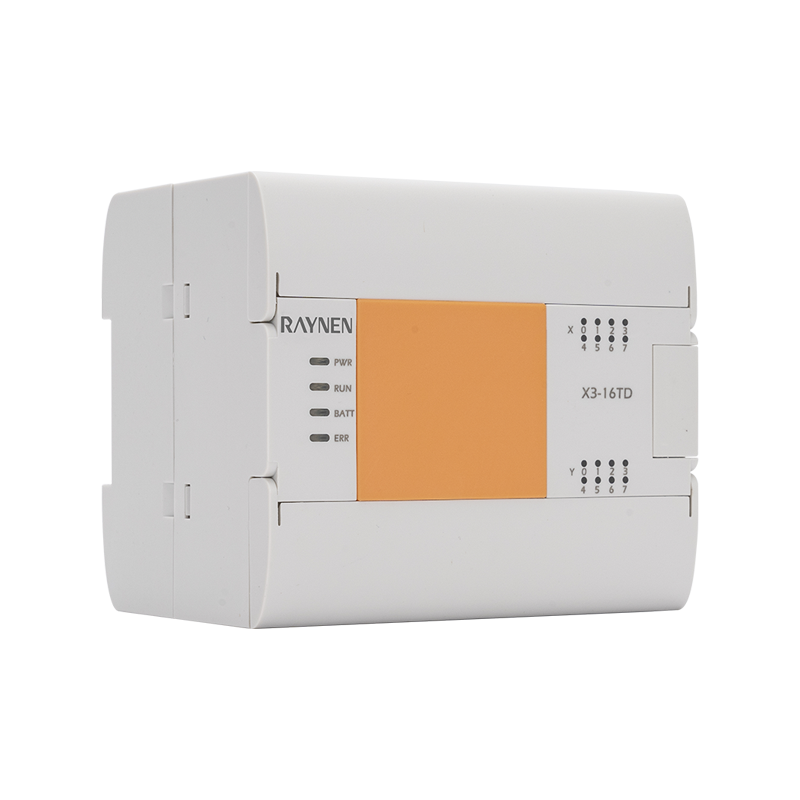

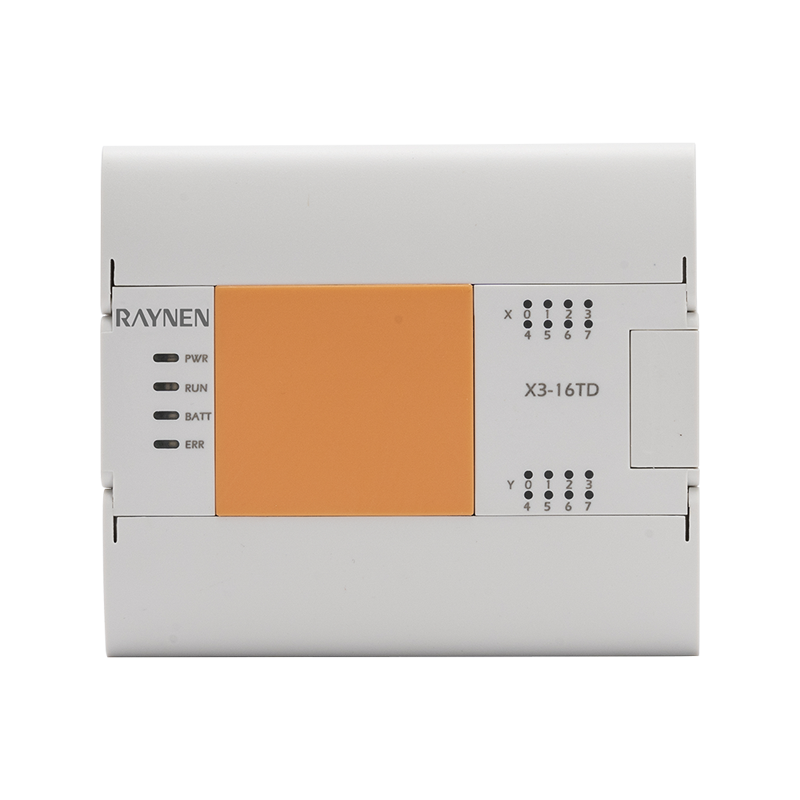

Ürün Özeti
| | • 2-6 eksenli yüksek hızlı darbe çıkışı, yüksek hızlı sayma, doğrusal enterpolasyon ve ark enterpolasyonu ve diğer hareket kontrol işlevleriyle; • Gerçek zamanlı saat, güç verileri kalıcı olarak kaydedilir; • Maksimum 7 modül genişletilebilir. |
Avantaj
| | | | |
| Arayüz | Giriş/çıkış | Genişletme Kartı | BD kurulu |
| Entegre ağ bağlantı noktası RS232/485 | 3-8 kanallı yüksek hızlı sayaç 2-6 eksen 200K yüksek hızlı darbe | Genişletilmiş Maksimum 7 modül | 1 BD kartını destekleyin |
Model Adlandırması
Ürün boyutu (birim: mm)
| |
|
Parametre
| Öğe | Güç Özellikleri | ||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | |
| Güç tüketimi | 10W | 12W | 12W | 13W | 14W |
| Güç Gerilimi | DC24V | ||||
| Gerilim aralığı | DC 20.4~28.8V | ||||
| birnlık elektrik kesintisi süresine izin ver | 5 ms'nin altındaki geçici elektrik kesintilerinde operasyon devam edecek | ||||
| Güç sigortası | 60V 2bir | ||||
| Darbe akımı | 12bir, 0,5ms'nin altında/28,8V DC | ||||
| DC24V verilen güç | 300mbir aşağıda | ||||
| DC5V dahili güç | 800mbir aşağıda | ||||
| Öğe | Güç Özellikleri | |||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | ||
| Giriş numarası | 8 | 14 | 16 | 24 | 36 | |
| Yüksek hızlı numara | Tek faz 200KHz [3 adet] AB fazı 100KHz[3 adet] | Tek fazlı 200KHz[4 adet], AB fazı 100KHz[4 adet] | Tek fazlı 200KHz [8 adet] AB fazı 100KHz[4 adet] | |||
| Giriş türü | Havuz türü/kaynak türü | |||||
| Giriş sinyali voltajı | DC kaynak türü: DC20.4V~28.8V | |||||
| Giriş empedansı | X0-X5 | 3.3K | ||||
| X6-X7 | 5.6K | 3.3K | ||||
| X10 yukarıda | - | 5.6K | ||||
| Giriş endüktans akımında | X0-X5 | 5mA üstü | ||||
| X6-X7 | 4mA | 5mA üstü | ||||
| X10 yukarıda | - | 4mA üstü | ||||
| KAPALI Giriş endüktans akımı | 1mA yukarıda | |||||
| Giriş yanıt süresi | <4,5ms | |||||
| Giriş sinyali formu | Gerilim kontak girişi yok | |||||
| Havuz girişi: NPN açık kolektör transistörü | ||||||
| Kaynak girişi: PNP açık kolektör transistörü | ||||||
| Giriş döngüsü izolasyonu | Optokuplör izolasyonu | |||||
| Giriş eylemlerinin görüntülenmesi | Optokuplör çalıştırıldığında paneldeki LED yanar | |||||
| Öğe | Güç Özellikleri | |||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | ||
| Çıkış numarası | 8 | 10 | 16 | 16 | 24 | |
| Darbe frekansı (Maks.) | Tek uçlu 2 eksen 200K | Tek uçlu 4 eksen 200K | Tek uçlu 6 eksen 200K | |||
| Çıkış türü | Transistör/drenaj çıkışı | |||||
| Harici güç kaynağı | DC5~30V | |||||
| Maksimum yük | Dirençli yük | 0,5A/yol | ||||
| endüktif yük | 12W/DC24V | |||||
| Lamba yükü | 5W/DC24V | |||||
| Orta yük | 5mA (DC5~24V) | |||||
| Tepki süresi | KAPALI→AÇIK | Yüksek hız: 5μs altında/10mA üstünde (DC5 ~24V) | ||||
| Ortak: 0,2 ms aşağıda/200 mA üstte (DC24V) | ||||||
| AÇIK→KAPALI | Yüksek hız: 5μs altında/10mA üstünde (DC5 ~24V) | |||||
| Ortak: 0,2ms aşağıda/200mAyukarıda(DC24V) | ||||||
| Döngü izolasyonu | Optokuplör izolasyonu | |||||
| Çıkış eylemlerinin görüntülenmesi | Optokuplör çalıştırıldığında paneldeki LED yanar | |||||
Yazılım bileşeni kaynakları
| Öğe | Performans | |
| Giriş rölesi X | 256 puan | X0~X377 |
| Çıkış rölesi Y | 256 puan | Y0~Y377 |
| Yardımcı röle M | 7680 puan | M0~Mandal başlatma (Güç kapalı bekleme dışı alanı ayarlayın) |
| Mandal başlangıcı~mandal sonu (Güç tutma alanını ayarla, Maks M1023) | ||
| Mandal sencu ~M7679 (Sabit güç tutma alanı) | ||
| Özel yardımcı röle SM | 512 puan | SM8000~SM8511 |
| Durum rölesi S | 4096 puan | S0~S4095 |
| zamanlayıcı T | 200 puan | T0~T199 (100 ms Zaman tabanı) |
| T192~T199 (Alt program uzmanlığı) | ||
| 46 puan | T200~T245(10ms zaman tabanı) | |
| 4 nokta | T246~T249(1 ms Kümülatif tip) | |
| 6 nokta | T250~T255(100 ms Kümülatif tip) | |
| 256 puan | T256~T511(1ms zaman tabanı) | |
| Sayaç 16 bit | 200 puan | C0~C199 |
| Sayaç 32 bit | 56 puan | C200~C234 |
| Yüksek Hızlı sayaç | - | C235~C255 |
| Veri kaydı D | 8000 puan | D0~D7999 |
| Özel veri kaydı SD | 512 puan | SD8000~SD8511 |
| Dizin kaydı | 16 nokta | V0~V7, Z0~Z7 |
| Genişletme kaydı | 32768 puan | R0~R32767 |
| İşaretçi | 4096 puan | P0~P4095 |
| Kesintiye uğradı | 6 nokta | I00*~I50* Giriş kesintisi |
| 3 nokta | I6**~I8** Zamanlama kesintisi | |
| 6 nokta | I010~I060 Yüksek hızlı sayaç kesintisi | |
| Yerleştirme ile ana kontrol | 8 nokta | N0~N7 |
| sabit K | - | 16 bit aralığı: -32768~ 32767, 32 bit aralığı: -2147483648~ 2147483647 |
| sabit H | - | 16 bit aralığı: 0~FFFF, 32 bit aralığı: 0~FFFFFFFF |
| Gerçek sayı(E) | - | -3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038 |
| Karakter dizisi | - | " " ile çerçevelenen yarım köşe karakterinin maksimum uzunluğu 32 karakterdir |
Yüksek hızlı sayaç
| Giriş Dağıtım | Tek fazlı tek sayaç | AB Faz sayacı | AB Faz sayacı | ||||||||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C241 | C242 | C243 | C244 | C245 | C246 | C247 | C248 | C249 | C250 | C251 | C252 | C253 | C254 | C255 | |
| X0 | sen/D | | | | | | | | sen/D | | | sen | | | sen | | A | A | | | |
| X1 | | sen/D | | | | | | | R | | | D | | | D | | B | B | | | |
| X2 | | | sen/D | | | | | | | sen/D | | | sen | | R | | R | | A | | |
| X3 | | | | sen/D | | | | | | R | | | D | | S | | | | B | | |
| X4 | | | | | sen/D | | | | | S | | | | sen | | sen | | | | A | |
| X5 | | | | | | sen/D | | | | | sen/D | | | D | | D | | | | B | |
| X6 | | | | | | | sen/D | | | | R | | | | | R | | | | | A |
| X7 | | | | | | | | sen/D | | | S | | | | | S | | | | | B |
