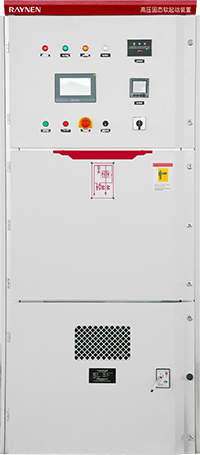

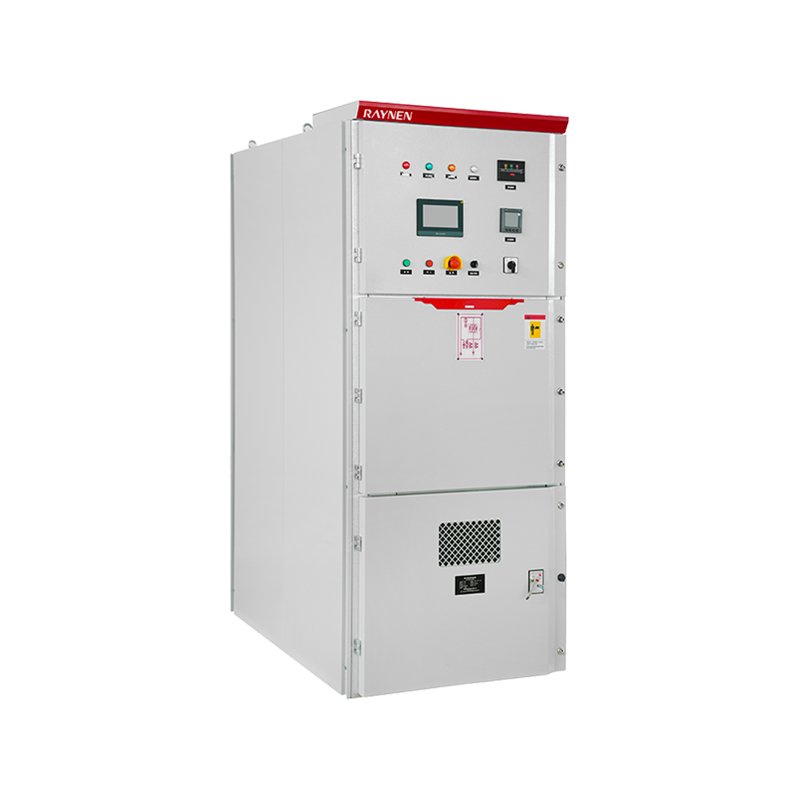

Ürün Özeti
● Standart kyn28 kabini, kesinlikle koruma standartlarına uygun olarak tasarlanmıştır
● Fiber optik tetikleyici
● PT edinme modu, Elektronik moddan daha kararlı
● Uluslararası yüksek Gerilim elektrik spesifikasyonlarına uygunluk
● Yüksek gerilim kısmı ve alçak gerilim kısmı tamamen izole edilmiştir, güvenli ve güvenilirdir
● Ölçeklenebilir parti arayüzü
Özellikler
 | Parametrik | |
| Modeli | RSE1000-6-5000 | |
| Nominal Gerilim | 6kV | |
| P dereceli (kW) | 5000 | |
| Nominal akım (A) | 600 | |
| Boyut (G*Y*D mm) | Özelleştirilebilir | |

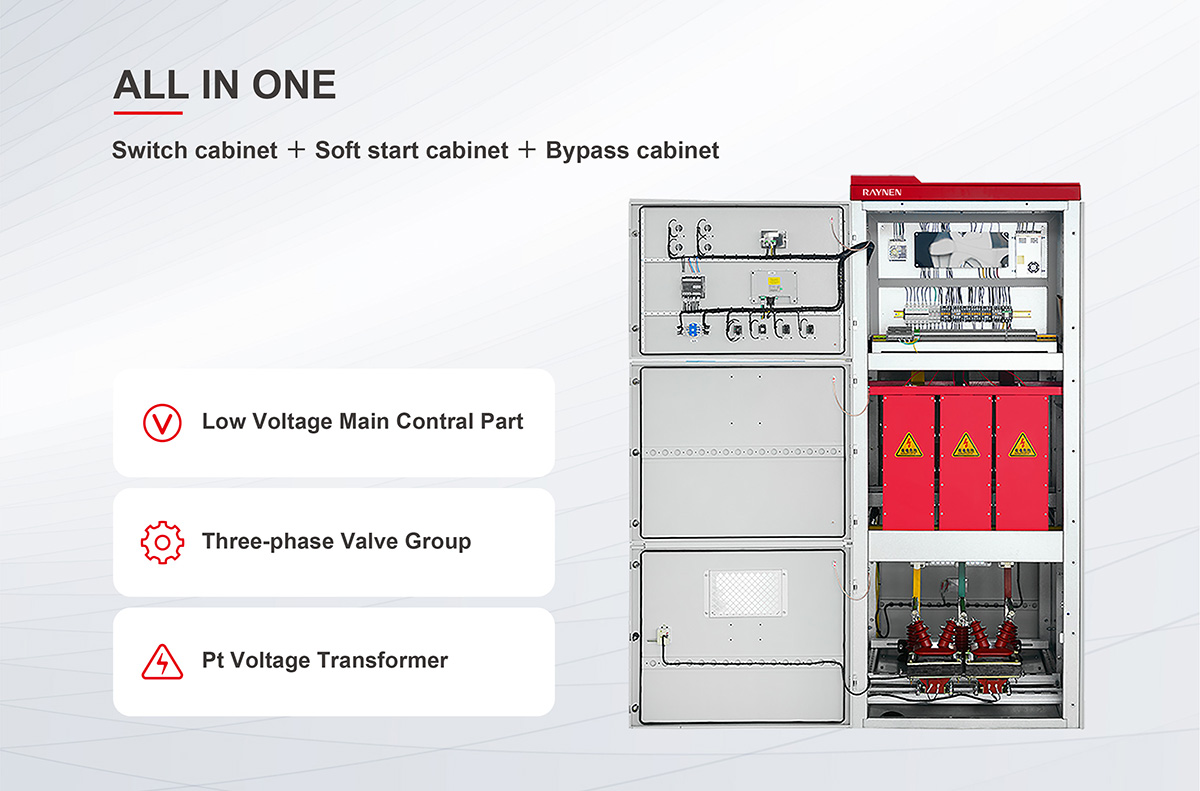

 | Kolay kurulum ve bakım için modüler tasarım. Yalıtım gücü daha da artırıldı |
| | Kurulumu, hata ayıklaması ve kullanımı kolay: RVS eksiksiz bir motor çalıştırma kontrol ve koruma sistemidir. Yüksek voltajda çalıştırmadan önce tüm sistemin düşük voltaj kullanarak elektriksel olarak test edilmesine olanak tanır. |
| | Programlama ve parametre ayarlamayı daha rahat hale getirmek için 7 inç dokunmatik LCD panel kullanılmıştır. Arıza ve gerçek zamanlı izleme daha sezgiseldir ve iş verimliliğini artırır |
| | program şifreleme ayarları |

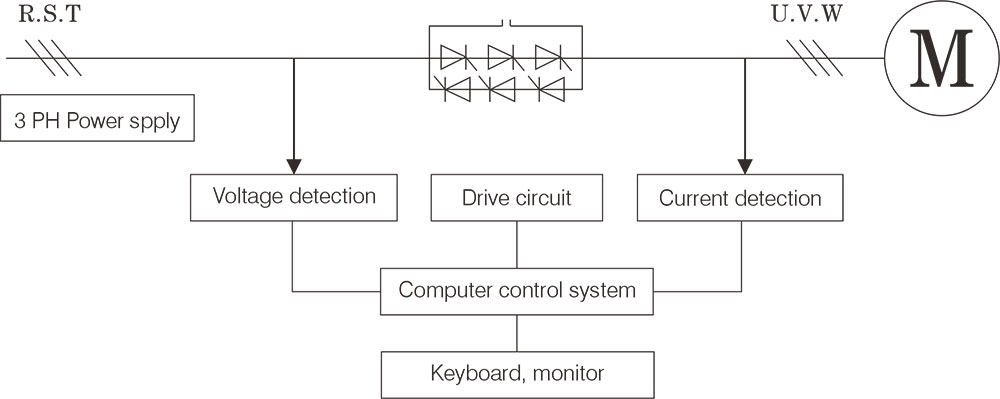

Çalışma Prensibi Diyagramı
Model Adlandırma
6kV Anma Gerilimi Orta Gerilim Soft Starter Seçim Tablosu
| Modelii | Hız voltajı ( kV ) | Nominal güç (kW) | Nominal akım ( A ) | Boyutlar (G*Y*D) mm | |
| (-G) Genel tip | (-E) Entegrasyon Türü | ||||
| RSE1000-6-420 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-630 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| RRSE1000-6-800 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1250 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1600 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| RSE1000-6-2500 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-6-3300 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-6-4150 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-6-5000 | 6 | 5000 | 600 | Özelleştirilebilir | - |
10kV Anma Gerilimi Orta Gerilim Soft Starter Seçim Tablosu
| Modelii | Hız voltajı ( kV ) | Nominal güç (kW) | Nominal akım ( A ) | Boyutlar (G*Y*D) mm | |
| (-G) Genel tip | (-E) Entegrasyon Türü | ||||
| RSE1000-10-420 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-630 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-800 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1250 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1600 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1800 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-2250 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| RSE1000-10-2500 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-10-2800 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-10-3500 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-10-4000 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-10-4500 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-10-5500 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-10-6500 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-10-7000 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-10-8500 | 10 | 8500 | 600 | Özelleştirilebilir | - |
| RSE1000-10-10000 | 10 | 10000 | 720 | Özelleştirilebilir | - |
| RSE1000-10-15000 | 10 | 15000 | 1080 | Özelleştirilebilir | - |
Teknik Veriler
| Temel parametreler | |
| Yük türü | Üç fazlı orta gerilim sincap kafesli asenkron motor, senkron motor |
| Çalışma frekansı | 50HZ/60Hz±2Hz |
| faz sırası | Herhangi bir faz sırasında çalışmasına izin verilir (parametrelerle ayarlanabilir) |
| Baypas kontaktörü | Doğrudan başlatma kapasiteli kontaktör |
| Kontrol gücü | AC220V±15% |
| Aşırı gerilim koruması | DV/DT emilimi |
| Başlangıç frekansı | ortam sıcaklığı: -20°C~ 50°C |
| Çevre durumu | Saatte 1-6 kez |
| Bağıl nem: %5 - %95 yoğunlaşmayan | |
| Yükseklik 1500 m'den az olacaktır | |
| HMI | |
| Dil | İngilizce / Çince / Rusça |
| Gösterge ekranı | |
| Voltmetre | Üç fazlı ana güç kaynağı voltajını göster |
| Ampermetre | Üç fazlı ana devre akımını göster |
| Koruma fonksiyonu | |
| Faz hatası koruması | Başlatma veya çalışma sırasında ana güç kaynağının herhangi bir fazını ayırın |
| Aşırı akım koruması | aşırı akım koruma seti: %100~500 |
| Faz akımı dengesizliği koruması | %20~100 |
| Aşırı yük koruması | Aşırı yük koruması level:10A,20A,30A |
| Düşük gerilim koruması | Aralık: %50~100 |
| | Eylem süresi: 0~10S |
| Başlangıç zaman aşımı | Başlangıç zamanı sınırı: 10~120S |
| Aşırı gerilim koruması | Ana güç kaynağı voltajı nominal değerin %120'sinden yüksek olduğunda |
| Düşük yük koruması | Ana güç kaynağı voltajı nominal değerin %70'inden düşük olduğunda |
| Topraklama koruması | Topraklama akımı ayarlanan değerden büyük olduğunda |
| İletişim | |
| Protokol/arayüz | Modbus RTU |
| Ağ bağlantıları | Her RVS çevrimiçi olarak 32 RVS ile iletişim kurabilir |
| İşlev | Çalışma durumunu ve programlamayı gözlemleyin |
| Veri kaydı | |
| Arıza kaydı | Son 1000 seferin arıza bilgisini kaydedin |
