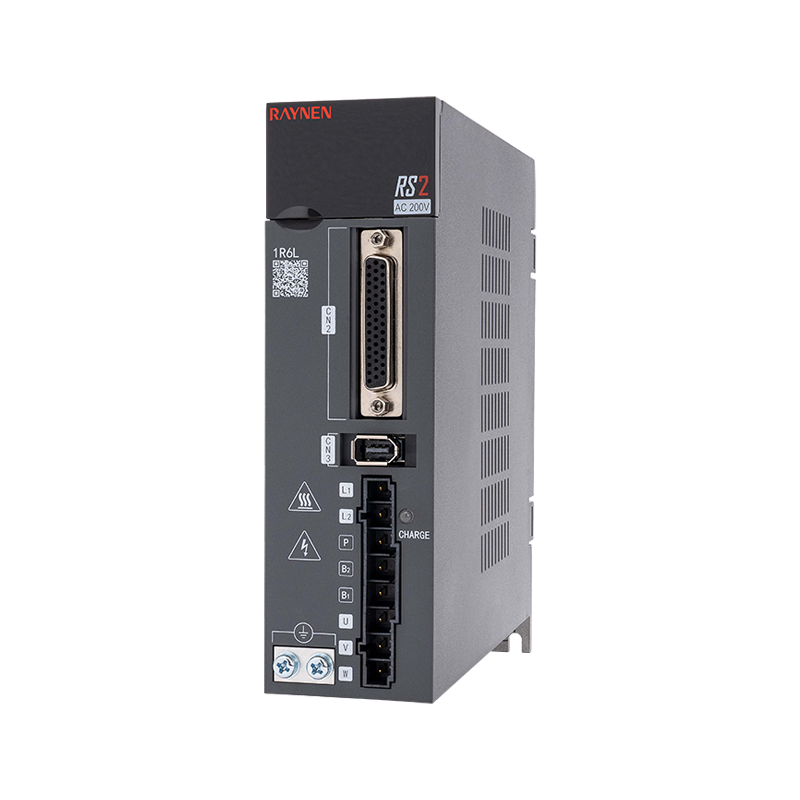

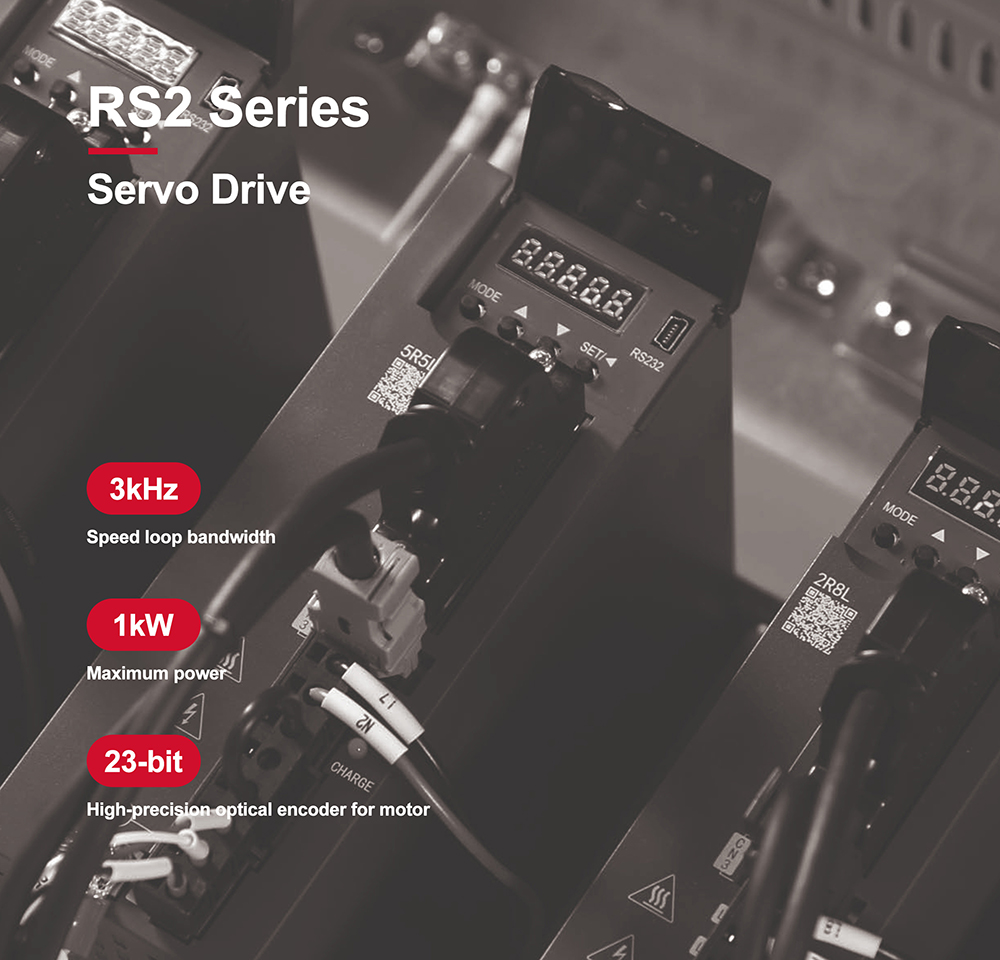

RS2 Servo Sürücü

Boyut A

Boyut B

Hayır.

İsim

Hayır.

İsim

1

-

1

-

2

Mini USB

2

Mini USB

3

CN2

3

CN2

4

CN3

4

CN3

5

L1, L2

5

L1, L2

6

Fren

6

Fren

7

U, V, W

7

U, V, W

8

Topraklama vidası

8

Topraklama vidası

9

ŞARJ

9

ŞARJ

10

CN4/CN5

10

CN4/CN5

Açıklama:

① -: Yedi bölümlü dijital ekran

②mini USB: PC'ye bağlı RS232 arayüzü

③CN2: Programlanabilir kontrolöre (PLC) veya kontrol I/O'ya bağlı çıkış/giriş sinyali konektörü

④CN3: Servo motordaki kodlayıcıya bağlı kodlayıcı arayüzü

⑤L1, L2: Ana devre güç kaynağı, tek fazlı güç kaynağına bağlı (200~240VAC, 50/60Hz güç kaynağı)

⑥Fren: Harici fren direnci kullanın

⑦U, V, W: Servo sürücü çıkışı, motor güç konektörüne (U, V, W) bağlı

⑧Topraklama vidası: Güç topraklamasına ve motor topraklamasına bağlayın

⑨CHARGE: Güç gösterge ışığı

⑩CN4/CN5: 485 iletişim bağlantı noktası

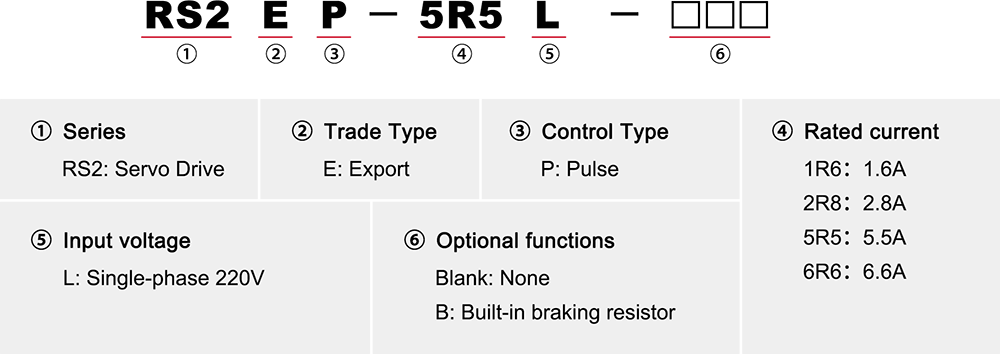

Tek fazlı 220V sürücünün elektriksel özellikleri

Öğe

Boyut A

Boyut B

Modeli

1R6L

2R8L

5R5L

6R6L

Güç kaynağı kapasitesi [kVA]

0.5

1

1.7

2

Sürekli çıkış akımı [Silah]

1.6

2.8

5.5

6.6

Anlık maksimum çıkış akımı [Silah]

5.9

9.3

16.9

17

Ana devre

Sürekli giriş akımı [Silah]

2.4

5

8.7

11

Ana devre power supply

Tek fazlı 200~240VAC, -%15~ %10, 50/60Hz

Kontrol döngüsü

Kontrol devresi güç kaynağı

Busbar güç kaynağı, paylaşımlı güç kaynağı girişi ve düzeltme

Güç kaybı

Ana devre power loss [W]

30.5

41

60.8

66.2

Kontrol devresi güç kaybı [W]

Frenleme direnci

Fren resistor function

İsteğe bağlı

Direnç değeri [Ω]

50

50

50

50

Kapasite [W]

30

30

50

50

İzin verilen harici minimum direnç değeri [Ω]

50

45

40

40

Soğutma yöntemi

Doğal soğutma

Hava Soğutma

Aşırı gerilim seviyesi

OVCIII

Boyut A

Boyut B
